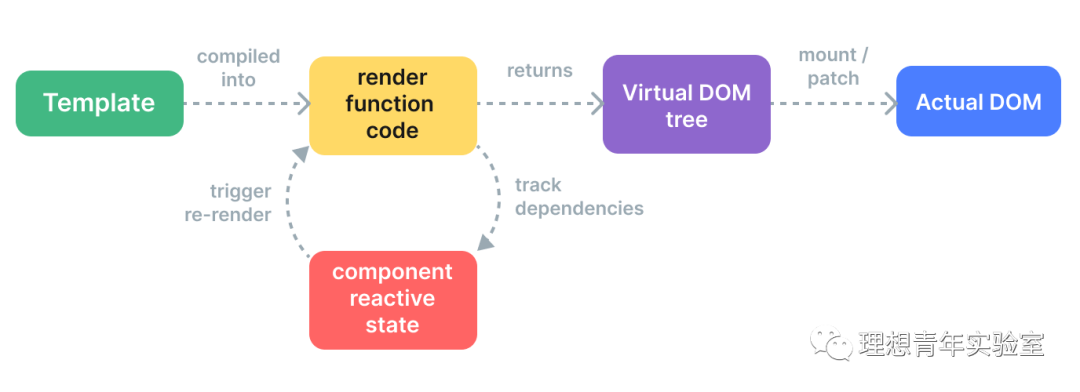

Vue3官网中有下面这样一张图，基本展现出了Vue3的渲染原理：
render pipeline
本文会从源码角度来草率的看一下Vue3的运行全流程，旨在加深对上图的理解，从下面这个很简单的使用示例开始：
import { createApp, ref } from "vue";createApp({ template: ` <div class="card"> <button type="button" @click="count++">count is {{ count }}</button> </div> `, setup() { const count = ref(0); return { count, }; },}).mount("#app");通过createApp方法创建应用实例，传了一个组件的选项对象，包括模板template、组合式 API 的入口setup函数，在setup函数里使用ref创建了一个响应式数据，然后return给模板使用，最后调用实例的mount方法将模板渲染到id为app的元素内。后续只要修改count的值页面就会自动刷新，麻雀虽小，但是也代表了Vue的核心。
首先调用了createApp方法：
const createApp = ((...args) => { const app = createRenderer(rendererOptions).createApp(...args); return app;});通过createRenderer创建了一个渲染器，rendererOptions是一个对象，上面主要是操作DOM的方法：
{ insert: (child, parent, anchor) => { parent.insertBefore(child, anchor || null); }, //...}这么做主要是方便跨平台，比如在其他非浏览器环境，可以替换成对应的节点操作方法。
function createRenderer(options) { return baseCreateRenderer(options);}function baseCreateRenderer(options, createHydrationFns) { // ... return { render, hydrate, createApp: createAppAPI(render, hydrate) };}baseCreateRenderer方法非常长，包含了渲染器的所有方法，比如mount、patch等，createApp是通过createAppAPI方法调用返回的：
function createAppAPI(render, hydrate) { return function createApp(rootComponent, rootProps = null) { if (!isFunction(rootComponent)) { rootComponent = Object.assign({}, rootComponent); } const context = createAppContext(); let isMounted = false; const app = (context.app = { _uid: uid$1++, _component: rootComponent, _props: rootProps, _container: null, _context: context, _instance: null, version, get config() {}, set config() {}, use(){}, mixin(){}, component(){}, directive(){}, mount(){}, unmount(){}, provide(){} }); return app; }}这个就是最终的createApp方法，所谓的应用实例app其实就是一个对象，我们传进去的组件选项作为根组件存储在_component属性上，另外还可以看到应用实例提供的一些方法，比如注册插件的use方法，挂载实例的mount方法等。
context其实也是一个普通对象：
function createAppContext() { return { app: null, config: { isNativeTag: NO, performance: false, globalProperties: {}, optionMergeStrategies: {}, errorHandler: undefined, warnHandler: undefined, compilerOptions: {} }, mixins: [], components: {}, directives: {}, provides: Object.create(null), optionsCache: new WeakMap(), propsCache: new WeakMap(), emitsCache: new WeakMap() };}这个上下文对象会保存在应用实例和根VNode上，可能是后续渲染时会用到。
接下来看一下创建实例后挂载的mount方法：
mount(rootContainer, isHydrate, isSVG) { // 没有挂载过 if (!isMounted) { // 创建虚拟DOM const vnode = createVNode(rootComponent, rootProps); vnode.appContext = context; // 渲染 render(vnode, rootContainer, isSVG); isMounted = true; // 实例和容器元素互相关联 app._container = rootContainer; rootContainer.__vue_app__ = app; // 返回根组件的实例 return getExposeProxy(vnode.component) || vnode.component.proxy; }}主要就是做了两件事，创建虚拟DOM，然后渲染。
createVNode方法：
const createVNode = _createVNode;function _createVNode(type, props = null, children = null, patchFlag = 0, dynamicProps = null, isBlockNode = false) { const shapeFlag = isString(type) ? 1 /* ShapeFlags.ELEMENT */ : isSuspense(type) ? 128 /* ShapeFlags.SUSPENSE */ : isTeleport(type) ? 64 /* ShapeFlags.TELEPORT */ : isObject(type) ? 4 /* ShapeFlags.STATEFUL_COMPONENT */ : isFunction(type) ? 2 /* ShapeFlags.FUNCTIONAL_COMPONENT */ : 0; return createBaseVNode(type, props, children, patchFlag, dynamicProps, shapeFlag, isBlockNode, true);}createVNode方法会根据组件的类型生成一个标志，后续会通过这个标志做一些优化之类的处理。我们传的是一个组件选项，也就是一个普通对象，shapeFlag的值为4。
然后调用了createBaseVNode方法：
function createBaseVNode(type, props = null, children = null, patchFlag = 0, dynamicProps = null, shapeFlag = type === Fragment ? 0 : 1 /* ShapeFlags.ELEMENT */, isBlockNode = false, needFullChildrenNormalization = false) { const vnode = { __v_isVNode: true, __v_skip: true, type, props, key: props && normalizeKey(props), ref: props && normalizeRef(props), scopeId: currentScopeId, slotScopeIds: null, children, component: null, suspense: null, ssContent: null, ssFallback: null, dirs: null, transition: null, el: null, anchor: null, target: null, targetAnchor: null, staticCount: 0, shapeFlag, patchFlag, dynamicProps, dynamicChildren: null, appContext: null, ctx: currentRenderingInstance }; return vnode;}可以看到返回的虚拟DOM也是一个普通对象，我们传进去的组件选项会存储在type属性上。
虚拟DOM创建完后就会调用render方法将虚拟DOM渲染为实际的DOM节点，render方法是通过参数传给createAppAPI的：
const render = (vnode, container, isSVG) => { if (vnode == null) { // 卸载 if (container._vnode) { unmount(container._vnode, null, null, true); } } else { // 首次渲染或者更新 patch(container._vnode || null, vnode, container, null, null, null, isSVG); } flushPreFlushCbs(); flushPostFlushCbs(); container._vnode = vnode;};如果要渲染的新VNode不存在，那么从容器元素上获取之前VNode进行卸载，否则调用patch方法进行打补丁，如果是首次渲染，container._vnode不存在，那么直接将新VNode渲染为DOM元素即可，否则会对比新旧VNode，使用diff算法进行打补丁，Vue2中使用的是双端diff算法，Vue3中使用的是快速diff算法。
打补丁结束后清空了两个回调队列，可以看到事件队列还分为前后两个，那么我们常用的nextTick方法注册的回调在哪个队列呢，实际上，两个都不在：
const resolvedPromise = Promise.resolve();let currentFlushPromise = null;function nextTick(fn) { const p = currentFlushPromise || resolvedPromise; return fn ? p.then(this ? fn.bind(this) : fn) : p;}Promise.resolve()方法会创建一个Resolved状态的Promise对象。
nextTick方法就是这么简单，如果currentFlushPromise有值，那么使用这个Promise注册回调，否则使用默认的resolvedPromise将回调放到微任务队列。
currentFlushPromise会在调用queueFlush方法时赋值，也就是生成一个新的Promise对象：
function queueFlush() { if (!isFlushing && !isFlushPending) { isFlushPending = true; currentFlushPromise = resolvedPromise.then(flushJobs); }}flushJobs和前面的flushPreFlushCbs方法里冲刷的都是queue队列，而flushPostFlushCbs方法里冲刷的是pendingPostFlushCbs队列，flushJobs方法在冲刷完queue队列后才会冲刷pendingPostFlushCbs队列。而如果是冲刷中调用nextTick添加的回调会在这两个队列都清空后才会执行。
扯远了，回到render方法，接下来看看render方法里调用的patch方法：
const patch = (n1, n2, container, anchor = null, parentComponent = null, parentSuspense = null, isSVG = false, slotScopeIds = null, optimized = (process.env.NODE_ENV !== 'production') && isHmrUpdating ? false : !!n2.dynamicChildren) => { // 新旧VNode相同直接返回 if (n1 === n2) { return; } // 如果新旧VNode的类型不同，那么也不需要打补丁了，直接卸载旧的，挂载新的 if (n1 && !isSameVNodeType(n1, n2)) { anchor = getNextHostNode(n1); unmount(n1, parentComponent, parentSuspense, true); n1 = null; } const { type, ref, shapeFlag } = n2; switch (type) { case Text: // ... break; // ... default: // ... else if (shapeFlag & 6 /* ShapeFlags.COMPONENT */) { processComponent(n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, slotScopeIds, optimized); } // ... }}patch方法就是用来打补丁更新实际DOM的，switch里面根据VNode的类型不同做的处理也不同，因为我们的例子传的是一个组件选项对象，所以会走processComponent处理分支：
const processComponent = (n1, n2, container, anchor, parentComponent, parentSuspense, isSVG, slotScopeIds, optimized) => { // 如果旧的VNode不存在，那么调用挂载方法 if (n1 == null) { mountComponent(n2, container, anchor, parentComponent, parentSuspense, isSVG, optimized); } // 新旧都存在，那么进行更新操作 else { updateComponent(n1, n2, optimized); }};根据是否存在旧的VNode判断是调用挂载方法还是更新方法，先看mountComponent方法：
const mountComponent = (initialVNode, container, anchor, parentComponent, parentSuspense, isSVG, optimized) => { const instance = (initialVNode.component = createComponentInstance(initialVNode, parentComponent, parentSuspense)); setupComponent(instance); setupRenderEffect(instance, initialVNode, container, anchor, parentSuspense, isSVG, optimized);}首先调用createComponentInstance方法创建组件实例，返回的其实也是一个普通对象：
function createComponentInstance(vnode, parent, suspense) { const type = vnode.type; const appContext = (parent ? parent.appContext : vnode.appContext) || emptyAppContext; const instance = { uid: uid++, vnode, type, parent, appContext, // 还有非常多属性 // ... } return instance;}然后调用了setupComponent方法：
function setupComponent(instance, isSSR = false) { const { props, children } = instance.vnode; const isStateful = instance.vnode.shapeFlag & 4; initProps(instance, props, isStateful, isSSR); initSlots(instance, children); const setupResult = isStateful ? setupStatefulComponent(instance, isSSR) : undefined; return setupResult;}初始化props和slots，然后如果shapeFlag为4会调用setupStatefulComponent方法，前面说了我们传的组件选项对应的shapeFlag就是4，所以会走setupStatefulComponent方法：
function setupStatefulComponent(instance, isSSR) { const { setup } = Component; if (setup) { const setupResult = callWithErrorHandling(setup, instance, 0, [instance.props, setupContext]); handleSetupResult(instance, setupResult, isSSR); }}在这个方法里会调用组件选项的setup方法，这个函数中返回的对象会暴露给模板和组件实例，看一下handleSetupResult方法：
function handleSetupResult(instance, setupResult, isSSR) { if (isFunction(setupResult)) { instance.render = setupResult; } else if (isObject(setupResult)) { instance.setupState = proxyRefs(setupResult); } finishComponentSetup(instance, isSSR);}如果setup返回的是一个函数，那么这个函数会直接被作为渲染函数。否则如果返回的是一个对象，会使用proxyRefs将这个对象转为Proxy代理的响应式对象。
最后又调用了finishComponentSetup方法：
function finishComponentSetup(instance, isSSR) { const Component = instance.type; if (!instance.render) { if (!isSSR && compile && !Component.render) { const template = Component.template || resolveMergedOptions(instance).template; if (template) { const { isCustomElement, compilerOptions } = instance.appContext.config; const { delimiters, compilerOptions: componentCompilerOptions } = Component; const finalCompilerOptions = extend(extend({ isCustomElement, delimiters }, compilerOptions), componentCompilerOptions); Component.render = compile(template, finalCompilerOptions); } } instance.render = (Component.render || NOOP); }}这个函数主要是判断组件是否存在渲染函数render，如果不存在则判断是否存在template选项，我们传的组件选项显然是没有render属性，而是传的模板template，所以会使用compile方法来将模板编译成渲染函数。
回到mountComponent方法，最后调用了setupRenderEffect，这个方法很重要：
const setupRenderEffect = (instance, initialVNode, container, anchor, parentSuspense, isSVG, optimized) => { // 组件更新方法 const componentUpdateFn = () => {} // 创建一个effect const effect = (instance.effect = new ReactiveEffect(componentUpdateFn, () => queueJob(update), instance.scope)); // 调用effect的run方法执行componentUpdateFn方法 const update = (instance.update = () => effect.run()); update();}这一步就涉及到Vue3的响应式原理了，核心就是使用Proxy拦截数据，然后在属性读取时将属性和读取该属性的函数（称为副作用函数）关联起来，然后在更新该属性时取出该属性关联的副作用函数出来执行，详细的内容网上已经有非常多的文章了，有兴趣的可以自己搜一搜，或者直接看源码也是可以的。
简化后的ReactiveEffect类就是这样的：
let activeEffect;class ReactiveEffect { constructor(fn, scheduler = null, scope) { this.fn = fn; } run() { activeEffect = this; try { return this.fn(); } finally { activeEffect = null } } }执行它的run方法时会把自身赋值给全局的activeEffect变量，然后执行副作用函数时如果读取了Proxy代理后的对象的某个属性时就会将对象、属性和这个ReactiveEffect示例关联存储起来，如果属性发生改变，会取出关联的ReactiveEffect实例，执行它的run方法，达到自动更新的目的。
我们使用的是ref方法创建的数据，ref方法返回的响应式数据虽然不是通过Proxy代理的，但是读取修改操作同样是会被拦截的，和Proxy代理的数据拦截时做的事情是一样的。
接下来看看传给它的组件更新方法componentUpdateFn：
const componentUpdateFn = () => { // 组件没有挂载过 if (!instance.isMounted) { const subTree = (instance.subTree = renderComponentRoot(instance)); patch(null, subTree, container, anchor, instance, parentSuspense, isSVG); initialVNode.el = subTree.el; instance.isMounted = true; } else {// 组件已经挂载过 const nextTree = renderComponentRoot(instance); patch(prevTree, nextTree, hostParentNode(prevTree.el), getNextHostNode(prevTree), instance, parentSuspense, isSVG); next.el = nextTree.el; }}组件无论是首次挂载，还是更新，做的事情核心是一样的，先调用renderComponentRoot方法生成组件模板的虚拟DOM，然后调用patch方法打补丁。
function renderComponentRoot(instance) { const { type: Component, vnode, proxy, withProxy, props, propsOptions: [propsOptions], slots, attrs, emit, render, renderCache, data, setupState, ctx, inheritAttrs } = instance; let result = render.call(proxyToUse, proxyToUse, renderCache, props, setupState, data, ctx) return result}renderComponentRoot核心就是调用组件的渲染函数render方法生成组件模板的虚拟DOM，然后扔给patch方法更新就好了。
看完了mountComponent方法，再来看看updateComponent方法：
const updateComponent = (n1, n2, optimized) => { const instance = (n2.component = n1.component); if (shouldUpdateComponent(n1, n2, optimized)) { // 需要更新 instance.next = n2; instance.update(); }else { // 不需要更新 n2.el = n1.el; instance.vnode = n2; }}先调用shouldUpdateComponent方法判断组件是否需要更新，大致是通过是否存在过渡效果、是否存在动态slots、props是否发生改变、子节点是否发改变等来判断。
如果需要更新，那么会执行instance.update方法，这个方法就是前面setupRenderEffect方法里保存的effect.run方法，所以最终执行的也是componentUpdateFn方法。
到这里，从我们创建实例到页面渲染，再到更新的全流程就讲完了，总结一下，大致就是:
- 每个
Vue组件都需要产出一份虚拟DOM，也就是组件的render函数的返回值，render函数你可以直接手写，也可以通过template传递模板字符串，由Vue内部来编译成渲染函数，平常我们开发时写的Vue单文件，最终也会编译成普通的Vue组件选项对象；
2.render函数会作为副作用函数执行，也就是如果在模板中使用到了响应式数据（所谓响应式数据就是能拦截到它的各种读取、修改操作），那么响应式数据和属性会与render函数关联起来，那么当响应式数据被修改以后，就能找到依赖它的render函数，那么就可以通知依赖的组件进行更新；
- 有了虚拟
DOM之后，Vue内部的渲染器就能将它渲染成真实的DOM，如果是更新的情况，也就是存在新旧两个虚拟DOM，那么Vue会通过比较，必要时会使用diff算法进行高效的更新真实DOM；
所以只要你实现一个渲染器，能将虚拟DOM渲染成真实DOM，并且能高效的根据新旧虚拟DOM对比完成更新，再实现一个编译器，能将模板编译成渲染函数，最后再基于Proxy实现一个响应系统就可以实现一个Vue3了，是不是很简单，心动不如行动，下一个框架等你来创造！
