引言

在使用 css 样式进行样式的缩放、旋转等设置时，思考了一下它的较浅层的原理，恩，这个阶段都 是一些初高的数学计算，从新看这里的时候顺便捡了捡初高中的数学，比如三角函数之类。

通用公式

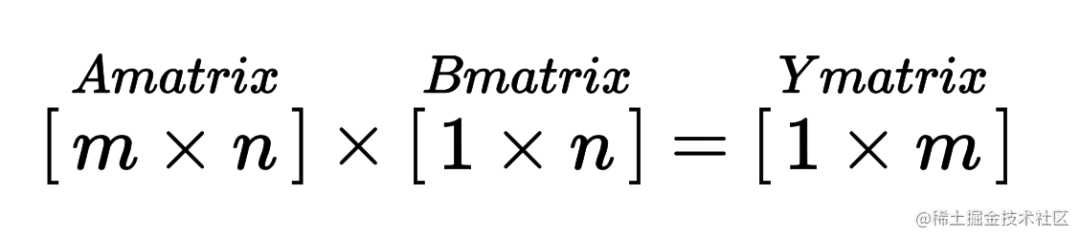

假设 A * B = Y。其中，A 为 m * n 的 m 行 n 列矩阵，B 为 1 * n 列的矩阵。B 拆分为列向量，并且列向量的维数就是矩阵的行数。

方法

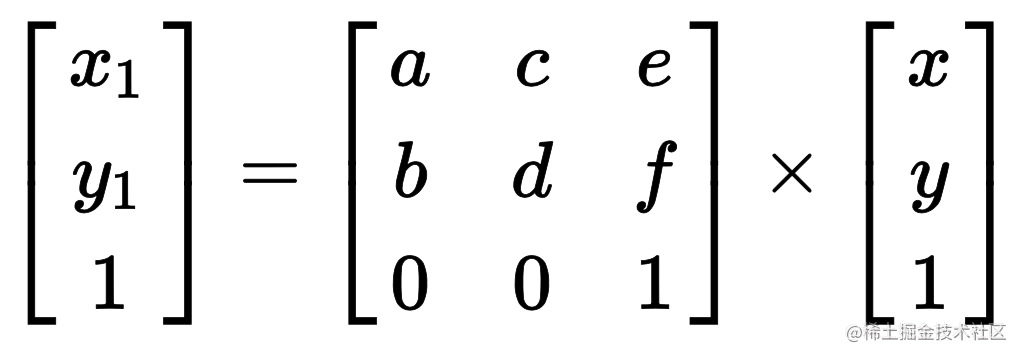

transform(a, b, c, d, e, f) 与 Matrix 的转换。

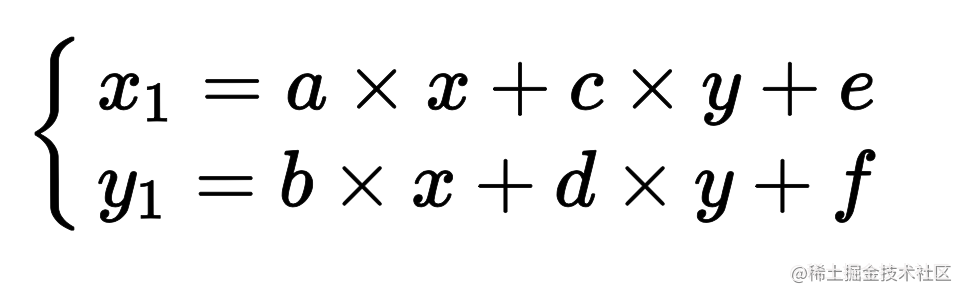

推导出来

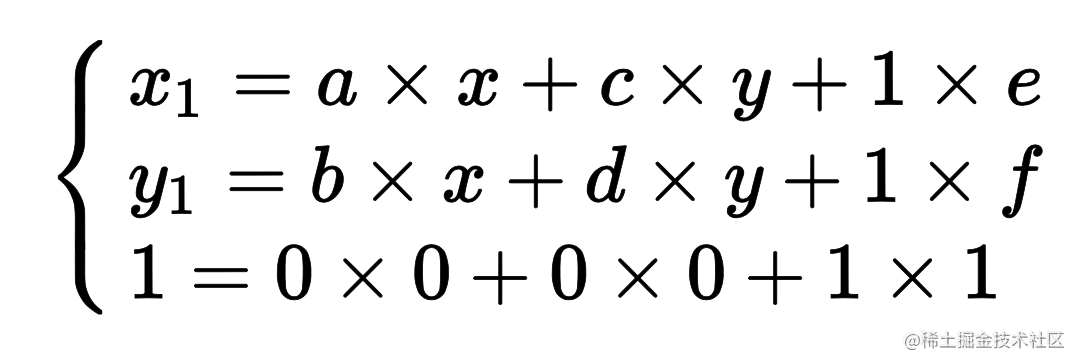

简化后

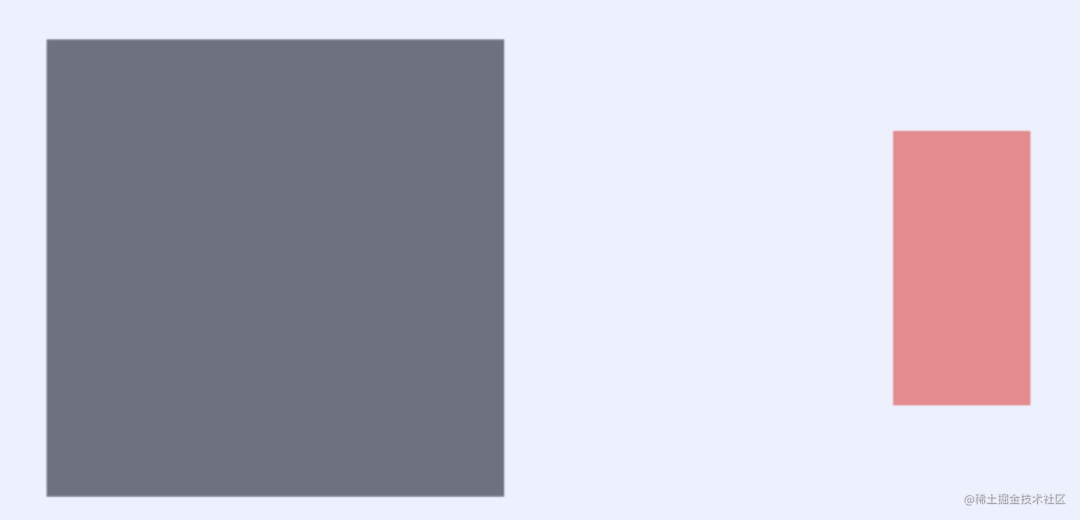

缩放

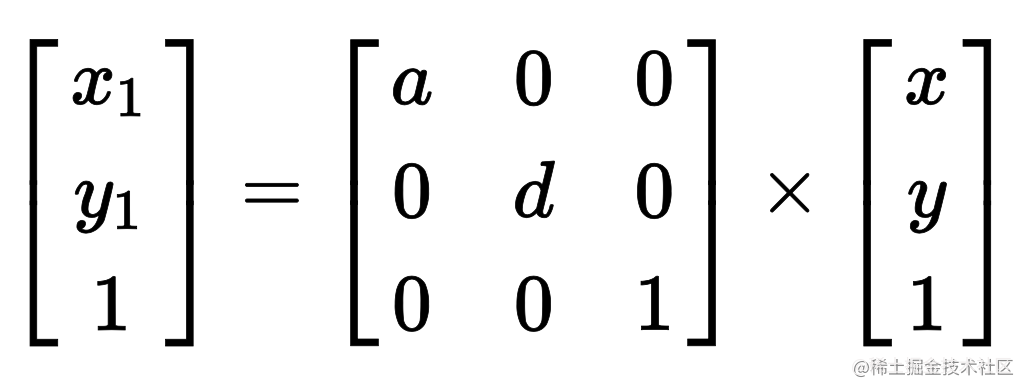

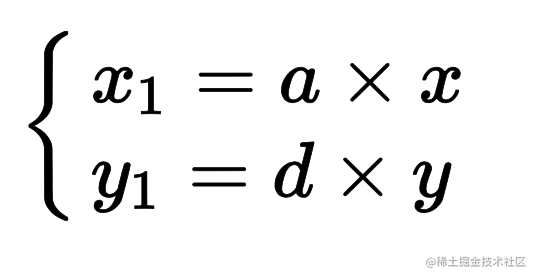

推导出来


.box {
  transform: scale(0.3, 0.6);
}

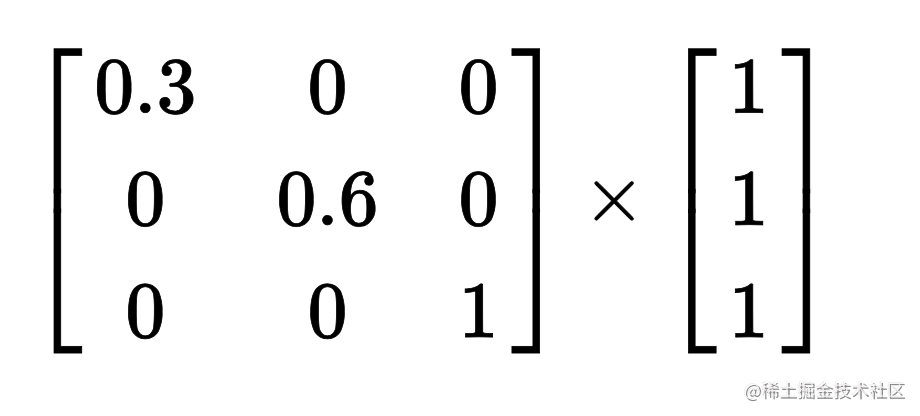

通过计算


等价于

.box {
  transform: matrix(0.3, 0, 0, 0.6, 0, 0);
}


平移

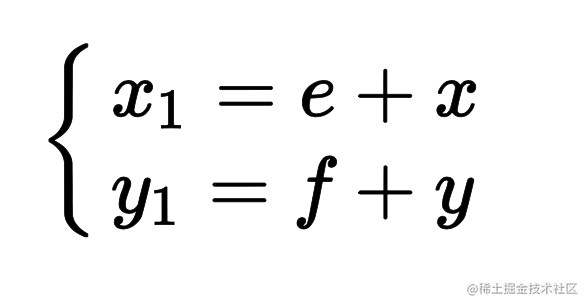

推导出来


转旋


推导出来


假设存在点 E 移动至点 F。设 E 坐标为 (x1, y1)，F 坐标为 (x2, y2)，D 坐标为 (a, b)。

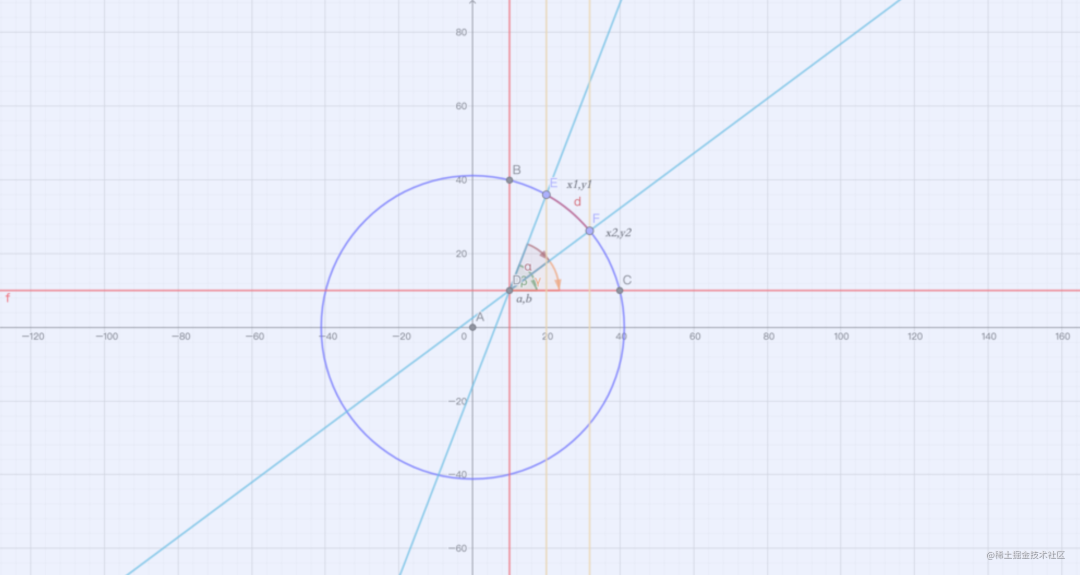

简要图示:

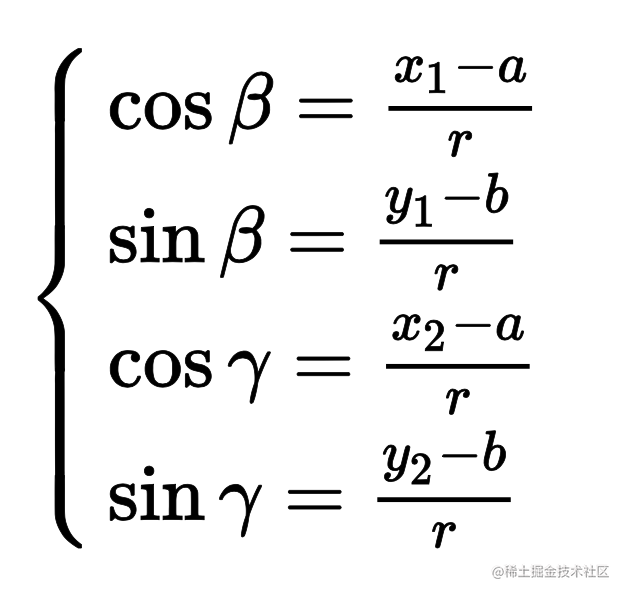

初中数学：

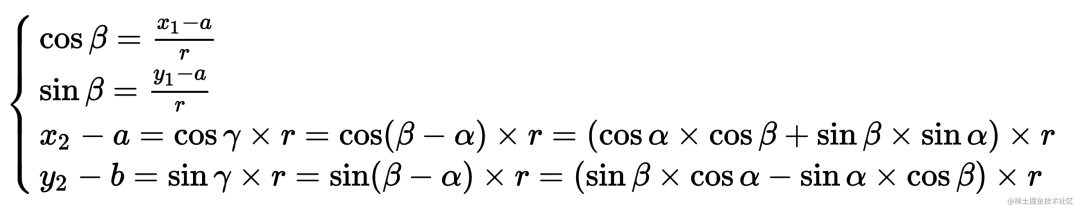

演算：

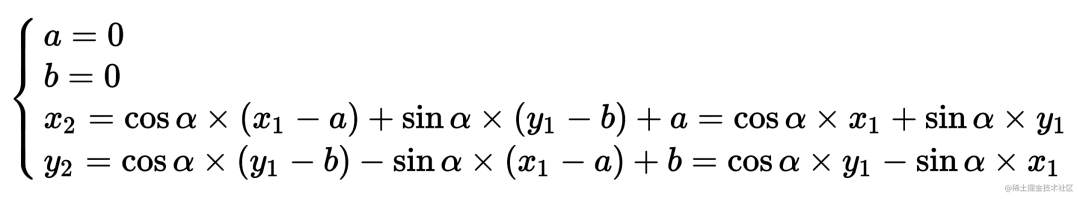

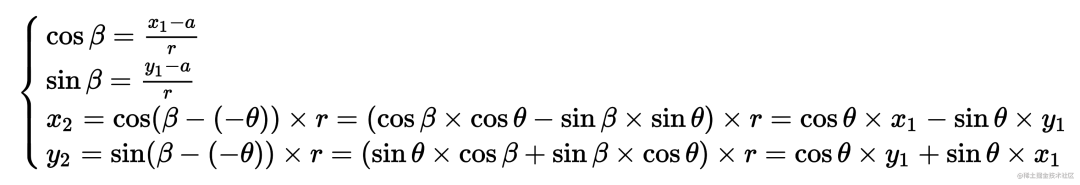

推导：

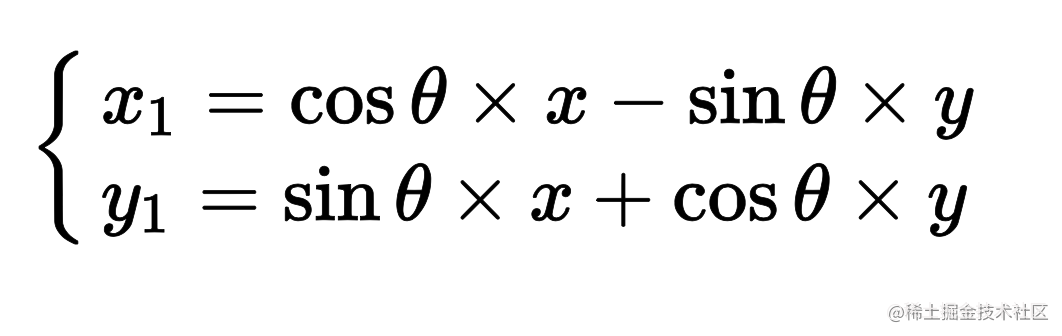

验证：

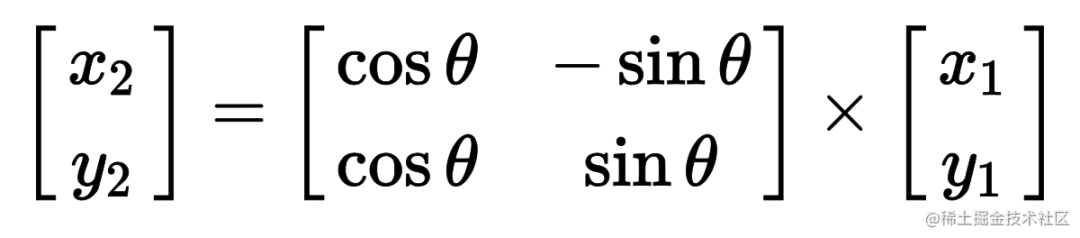

转换为矩阵：


从 css 语法上开始转换

.box {
  transform: rotate(30deg);
}

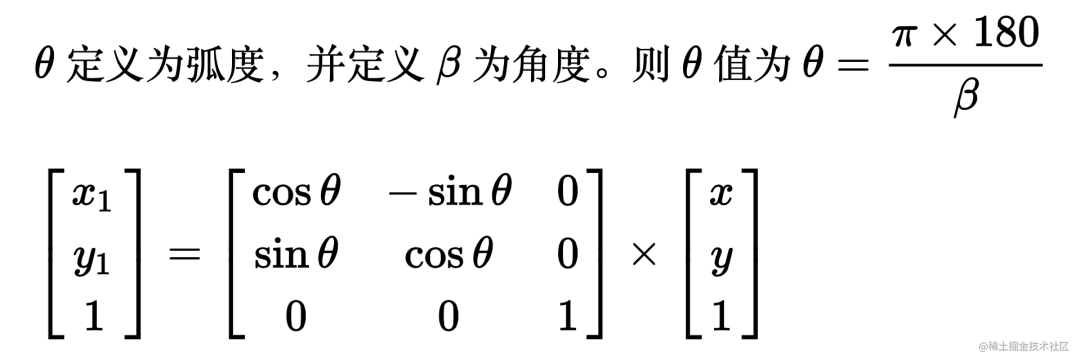

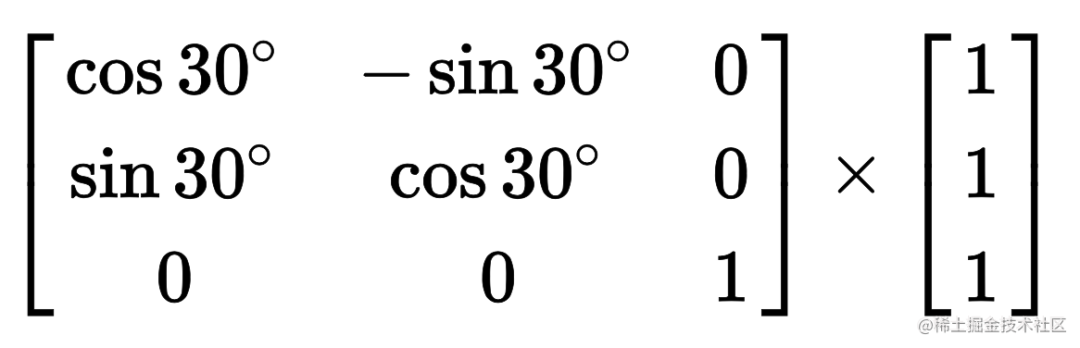

这个旋转套用公式


等价于

.box {
  transform: matrix(0.86, 0.5, -0.5, 0.86, 0, 0);
}


复合

.box {
  transform: rotate(30deg) scale(0.3, 0.6);
}

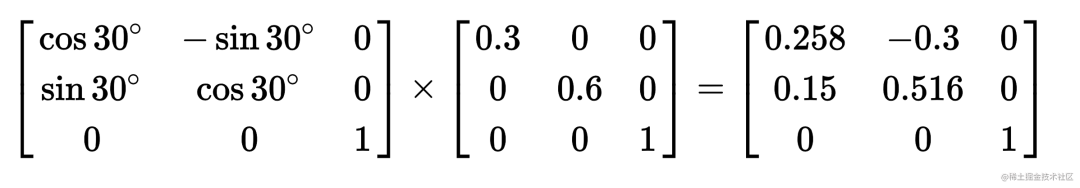

复合需要进行矩阵乘法计算


等价于

.box {
  transform: matrix(0.258, 0.15, -0.3, 0.516, 0, 0);
}

最后，后续本文修正和更新，请参阅：'https://kangkk.cn/index.php / 计算机原理 / 仿射变换'
