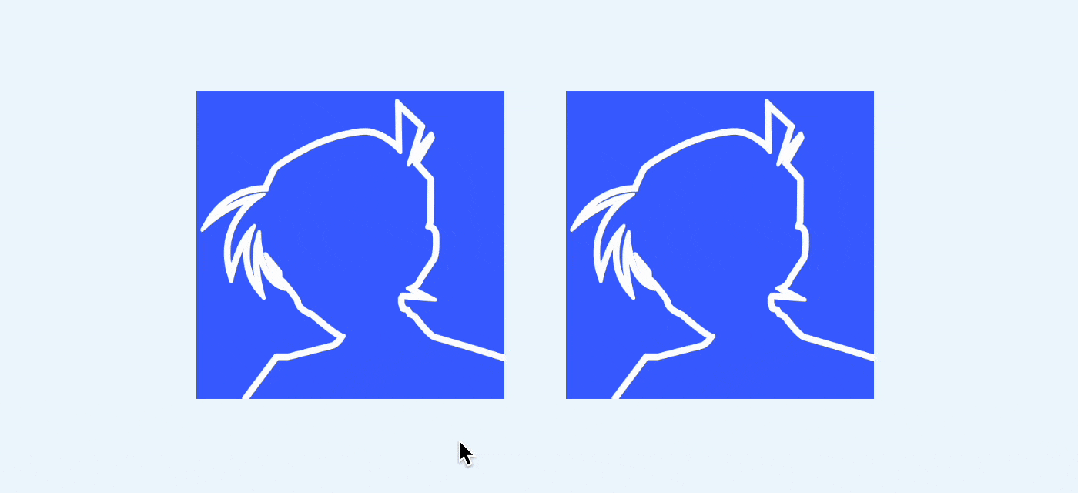

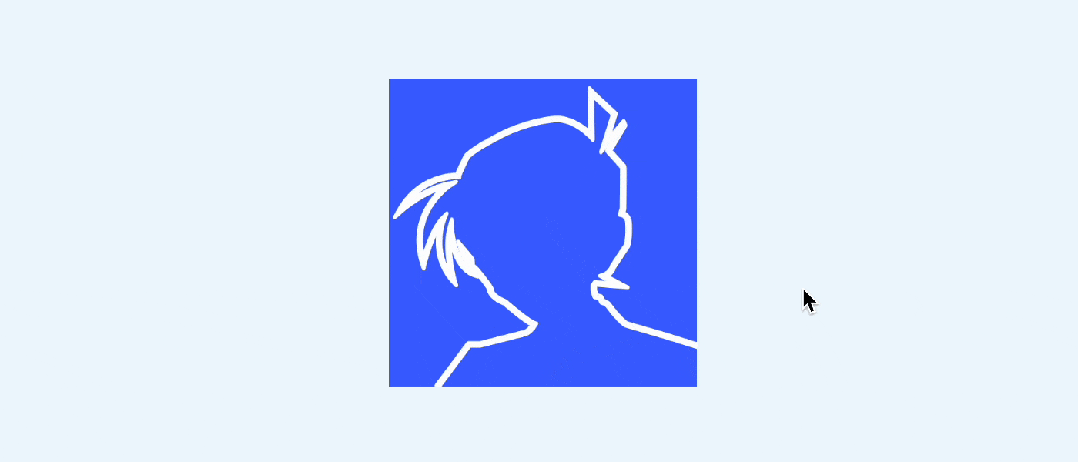

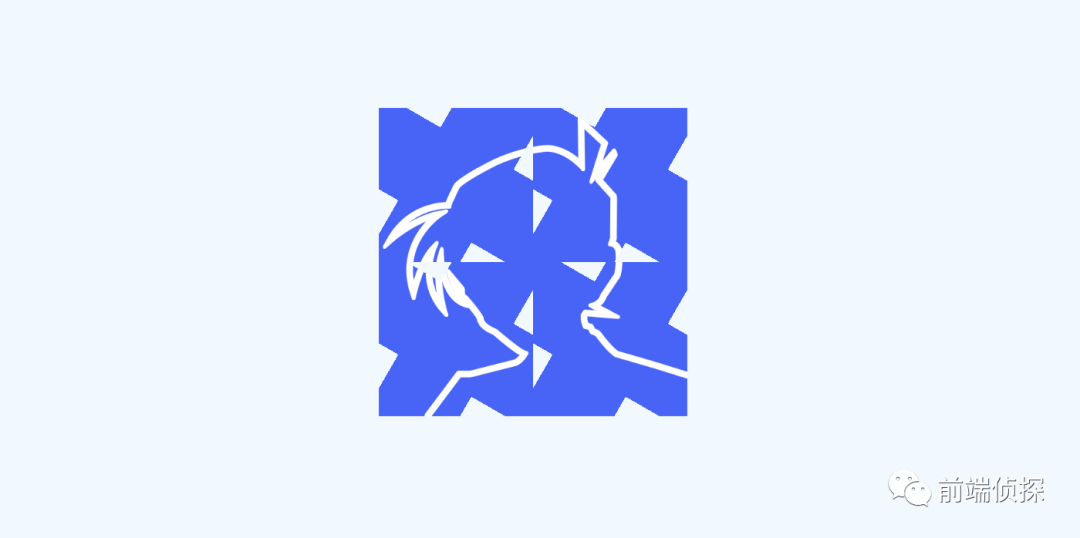

今天来分享一个比较有意思的图片 hover 效果，如下

Kapture 2023-05-13 at 23.51.16

案例来源于 https://codepen.io/t_afif/details/abRWELR[1]，略有修改

仔细观察，这个效果主要有两个要点

图片被切割成多个矩形
每个矩形会旋转 90 度

那么，这个是如何实现的呢？花几分钟时间一起看看吧

一、分割的矩形

假设HTML是这样的，很简单，就一个图片

<img src="xxx.jpg" alt="xxx">

然后，我们需要一个变量，来控制分割的数量，比如2表示2*2，这里可以用 CSS 变量

img{  --n: 4; /*横纵分割的数量*/}

那么，如何来切割呢？

提到切割，可以想到镂空，进而可以想到遮罩（CSS Mask）。关于遮罩，这个技巧非常实用，之前在多篇文章中都有用到

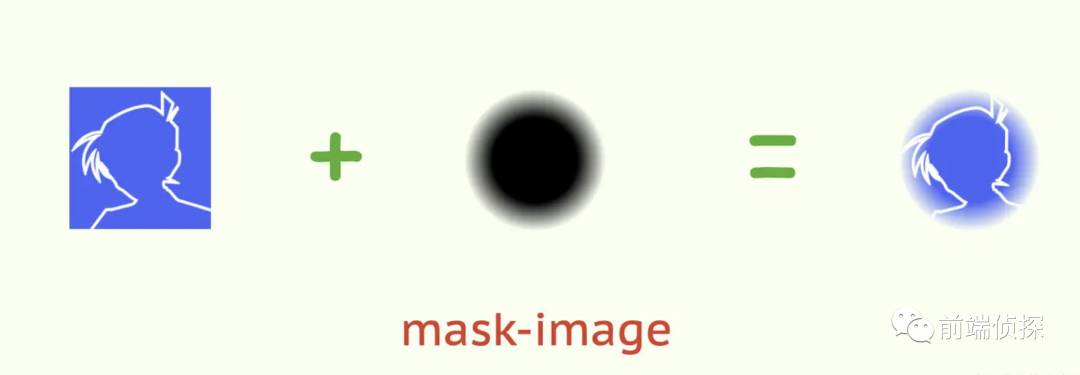

原理很简单，最终效果只显示不透明的部分，透明部分将不可见，半透明类推，例如

image-20230514003121232

在这里，我们可以通过类似背景平铺的方式，来将一个完整的图片切割成n*n个矩形，如下

img{  --n: 4;  -webkit-mask: radial-gradient(black, transparent);  -webkit-mask-size: calc(100% / var(--n)) calc(100% / var(--n));}

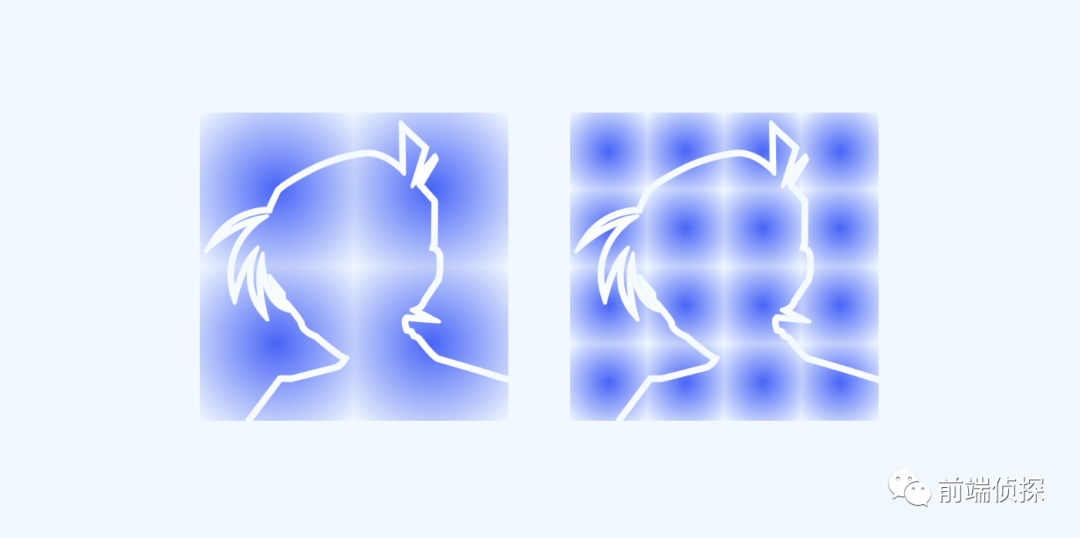

这里用了一个径向渐变做了遮罩图片，遮罩尺寸是100% / var(--n)，刚好将完整的图片分成了n*n份，效果如下，分别是2*2和4*4的效果

image-20230514002213657

这就是分割的原理了

二、旋转的矩形

那么，问题来了，这里是背景层，并没有rotate这样的属性，如何让一个矩形旋转呢？或者说，如何绘制一个倾斜的矩形呢？

下面就来一步一步实现。

由于遮罩和背景的语法基本一致，为了方便调试，可以先用背景代替

大家都知道，线性渐变是可以设置角度的，为了计算方便，我们可以用 CSS 变量来表示

div{  --r: 45deg;  background: linear-gradient(var(--r), red, orange)}

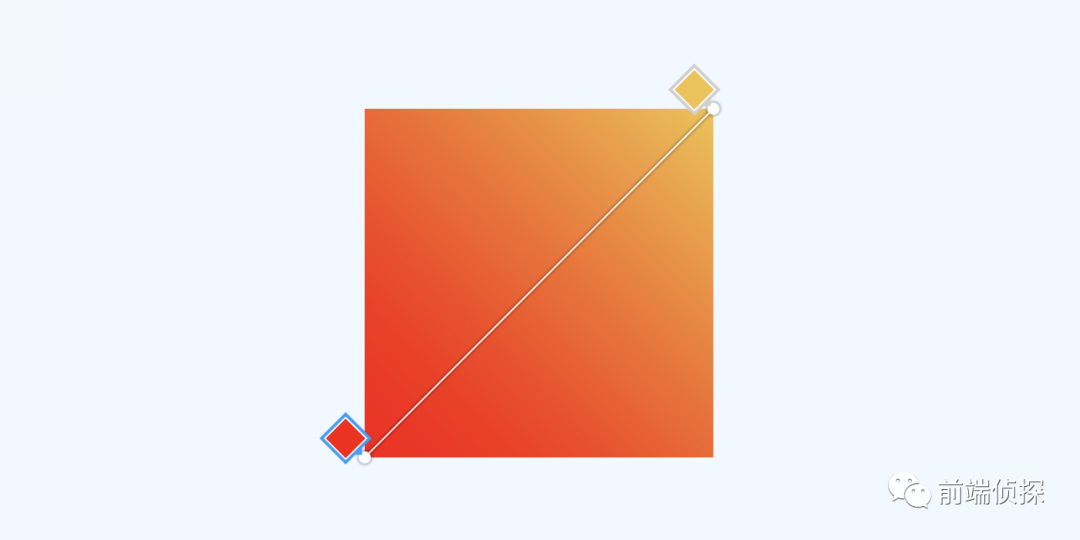

这样可以得到一个45deg的渐变

image-20230514005613500

然后，我们可以将这个渐变改成透明→纯色→透明的渐变

div{  --r: 45deg;  background: linear-gradient(var(--r), transparent 5%, orange 0 95%, transparent 0)}

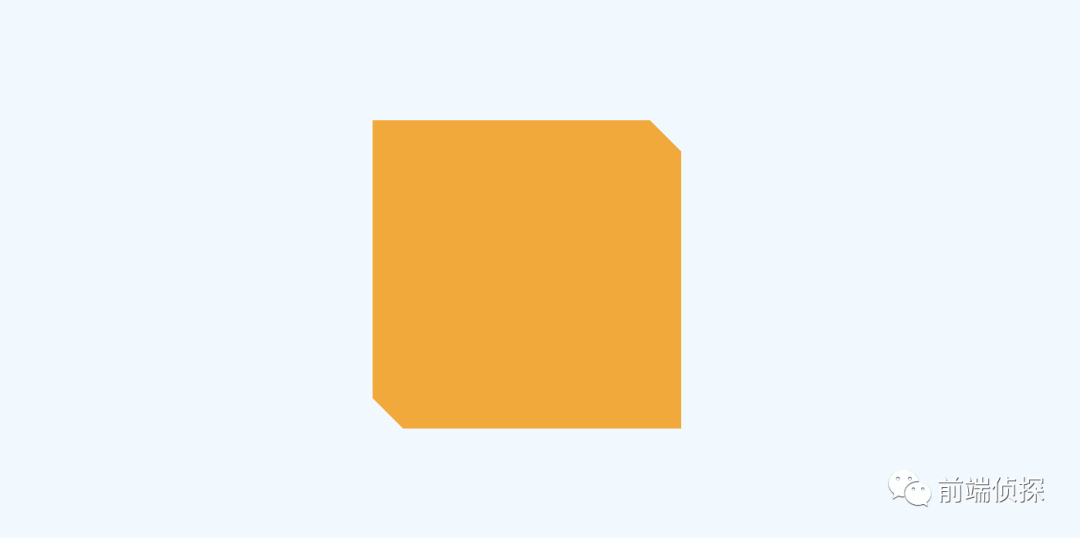

效果如下

image-20230514010411999

为了计算方便，可以将透明的比例用 CSS 变量来表示

div{  --r: 45deg;  --d: 30%;  background: linear-gradient(var(--r), transparent var(--d), orange 0 calc(100% - var(--d)), transparent 0)}

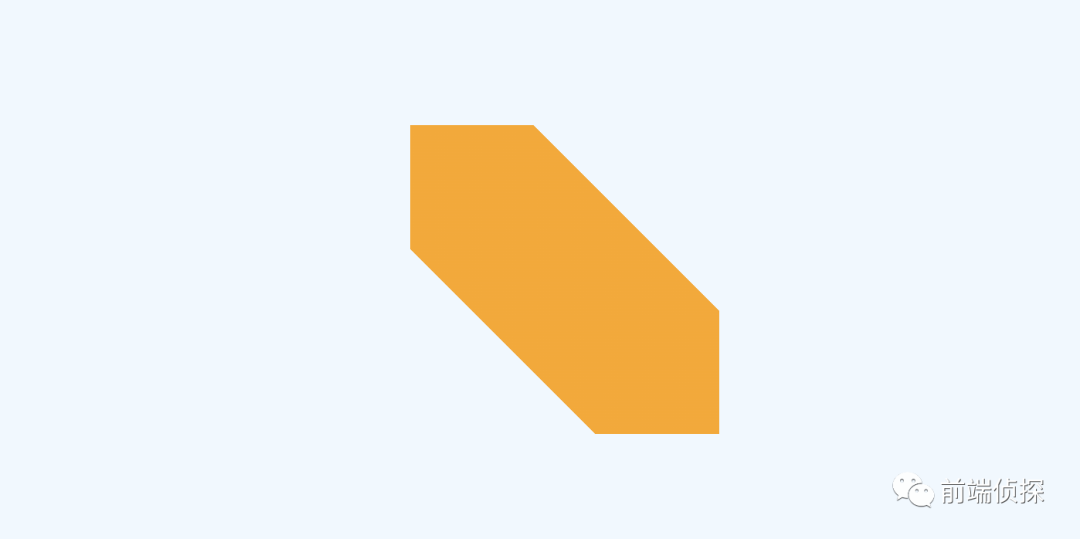

下面是30%的效果

image-20230514010700684

接下来，用同样的方式绘制和这个垂直的图形，也就是角度相差90deg

div{  --r: 45deg;  --d: 30%;  background: linear-gradient(var(--r), transparent var(--d), orange 0 calc(100% - var(--d)), transparent 0),    linear-gradient(calc(var(--r) + 90deg), transparent var(--d), red 0 calc(100% - var(--d)), transparent 0),}

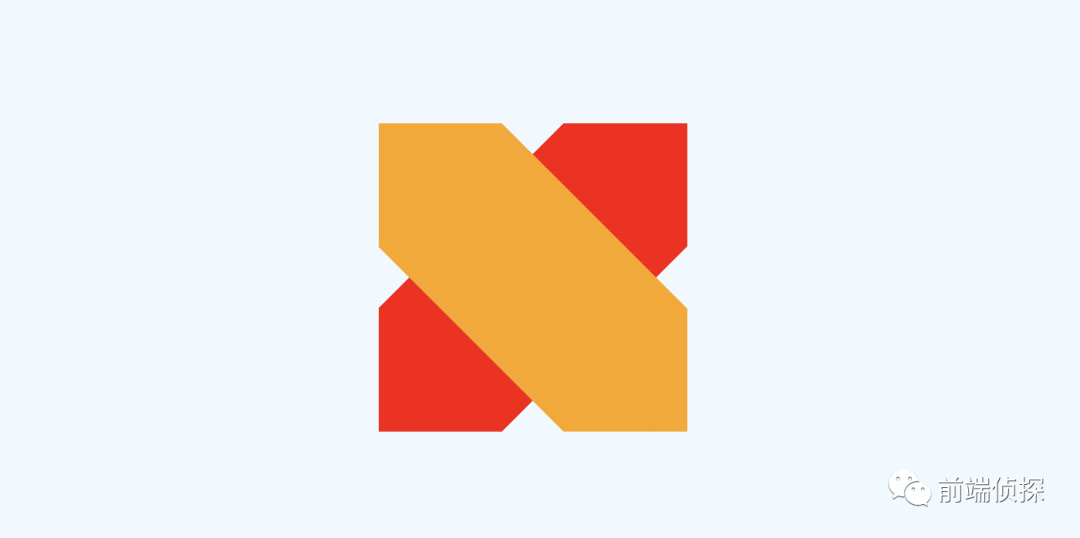

效果如下

image-20230514011045132

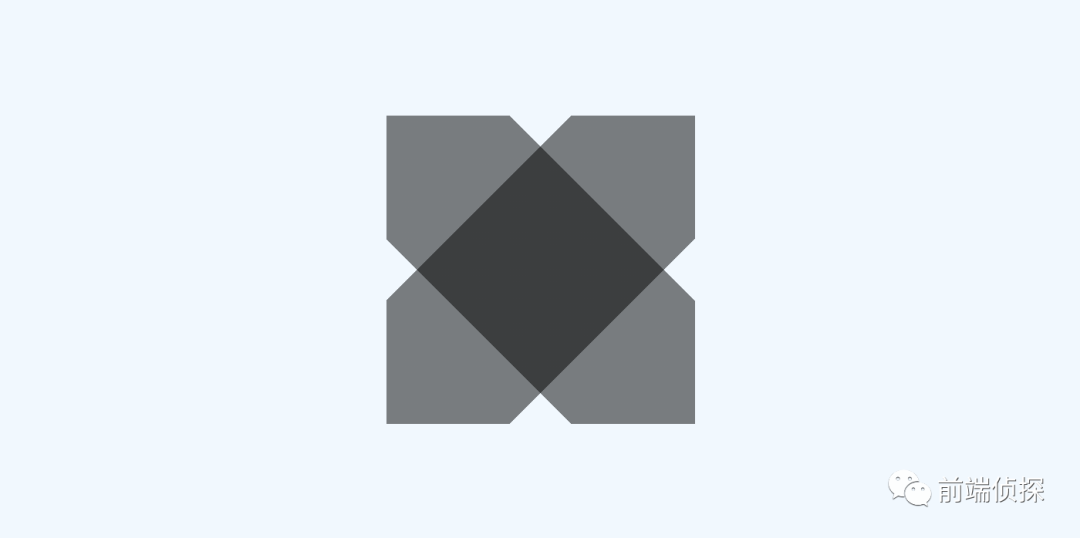

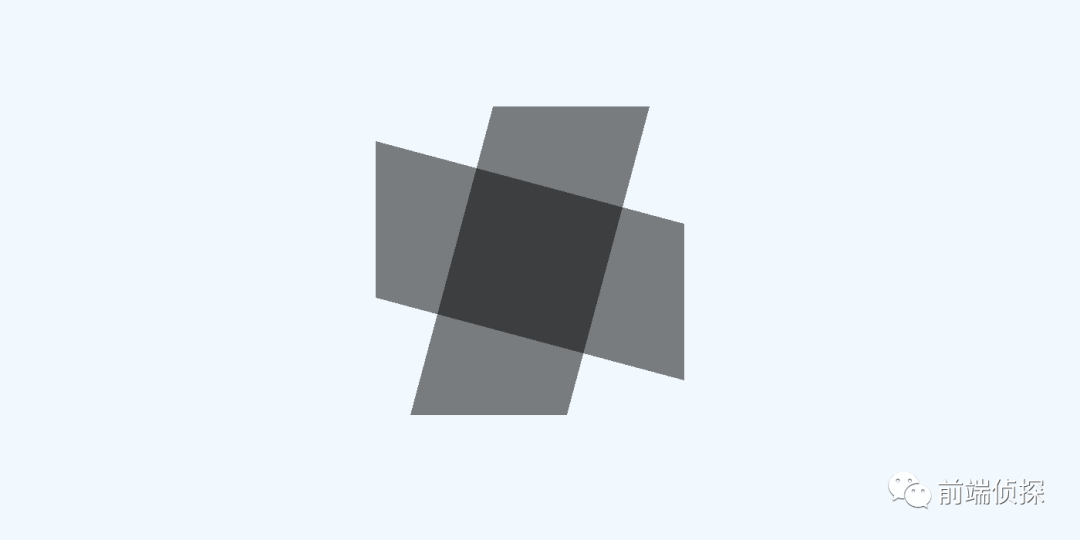

注意观察，两个重叠的部分不就是一个旋转45deg的矩形吗？如下

image-20230514011432213

可以任意改变角度

div{  --deg: 15deg}

image-20230514011628619

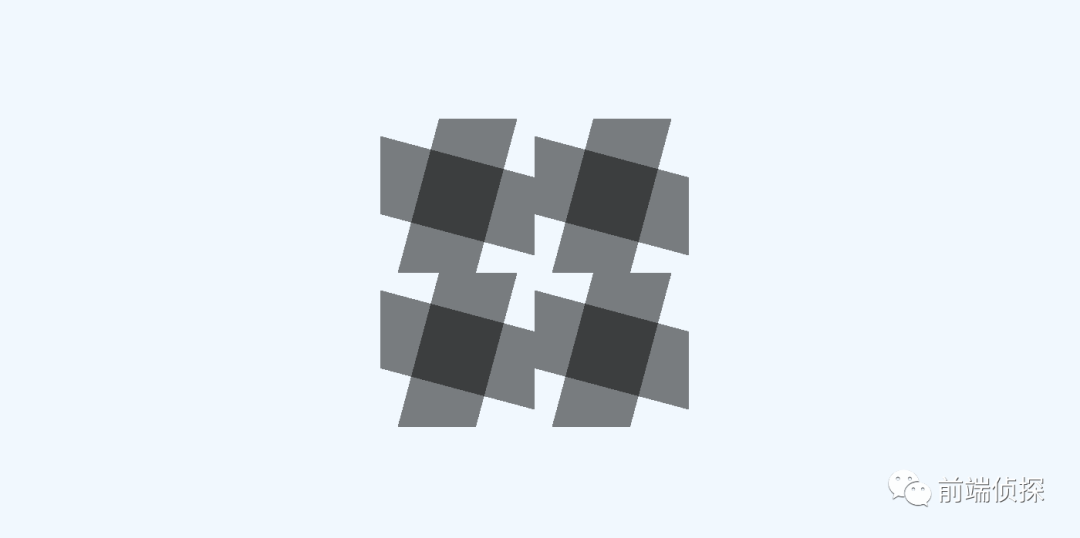

下面改变背景尺寸，变成4*4的效果

div{  background-size: 50% 50%}

image-20230514011752631

是不是和我们想要的效果有点相似呢？下面将背景用做遮罩

img{  --r: 30deg;  --d: 30%;  -webkit-mask:    linear-gradient(var(--r), transparent var(--d),red 0 calc(100% - var(--d)), transparent 0),    linear-gradient(calc(var(--r) + 90deg), transparent var(--d), red 0 calc(100% - var(--d)), transparent 0);  -webkit-mask-size: calc(100%/var(--n)) calc(100%/var(--n));}

变成了这样

image-20230514012303091

是不是很凌乱？这是因为现在的遮罩还是直接叠加的，并不是只显示重叠部分，可以设置遮罩合成mask-composite，也就是将图形进行布尔运算，得出我们想要的图形，这里简单介绍一下

mask-composite - CSS: Cascading Style Sheets | MDN (mozilla.org)[7]

/* Keyword values */mask-composite: add; /* 叠加（默认） */mask-composite: subtract; /* 减去，排除掉上层的区域 */mask-composite: intersect; /* 相交，只显示重合的地方 */mask-composite: exclude; /* 排除，只显示不重合的地方 */

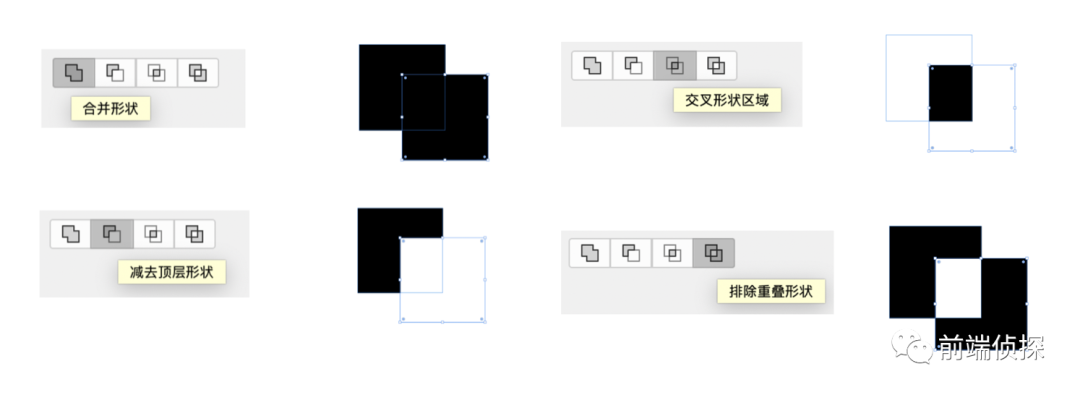

相信在很多图形设计软件中都见到类似的操作（下面是 photoshop）

image-20230514111827144

这些是标准属性，Chrome 还不支持，可以用带前缀的属性 -webkit-mask-composite[8] ，但是值和上面这些不同，非常多，主要有这些

-webkit-mask-composite: clear; /*清除，不显示任何遮罩*/-webkit-mask-composite: copy; /*只显示上方遮罩，不显示下方遮罩*/-webkit-mask-composite: source-over; /*叠加，两者都显示*/-webkit-mask-composite: source-in; /*只显示重合的地方*/-webkit-mask-composite: source-out; /*只显示上方遮罩，重合的地方不显示*/-webkit-mask-composite: source-atop;-webkit-mask-composite: destination-over; /*叠加，两者都显示*/-webkit-mask-composite: destination-in; /*只显示重合的地方*/-webkit-mask-composite: destination-out;/*只显示下方遮罩，重合的地方不显示*/-webkit-mask-composite: destination-atop;-webkit-mask-composite: xor; /*只显示不重合的地方*/

回到这里，我们想要得到两者重叠的部分，所以可以

-webkit-mask-composite: source-in;

效果如下

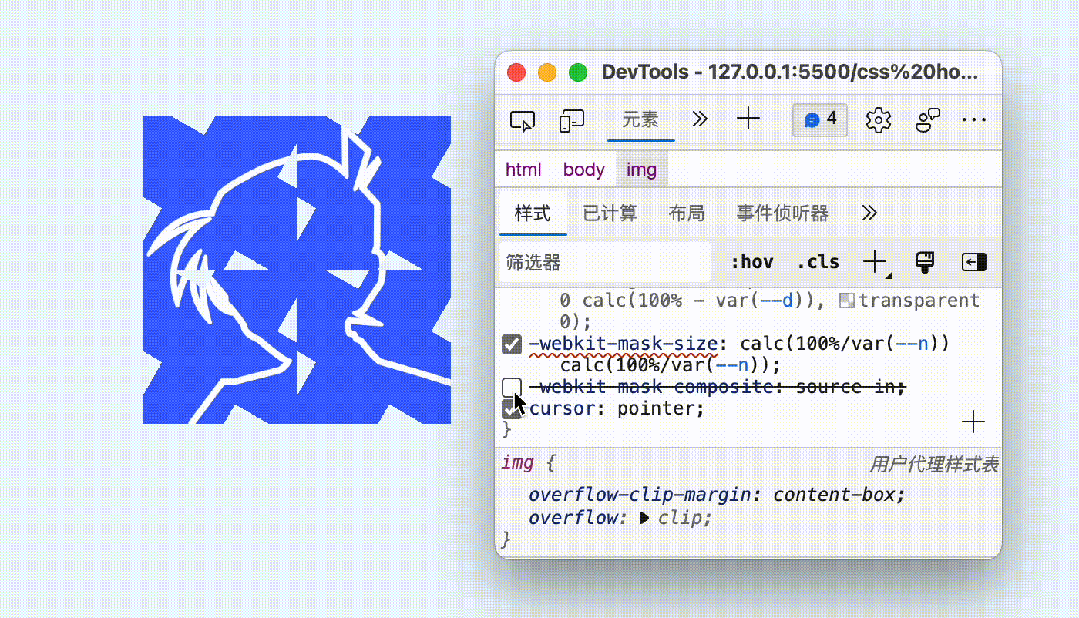

Kapture 2023-05-14 at 11.22.46

三、动画

最后就是动画了。

我们需要在hover的时候，将矩形旋转90deg，可以直接改变--r这个变量

img{  --r: 0deg;}img:hover{  --r: 90deg;  transition: 0.5s;}

但是，仅仅这样是没有动画的，因为--r并不是一个合法的、可以过渡的属性

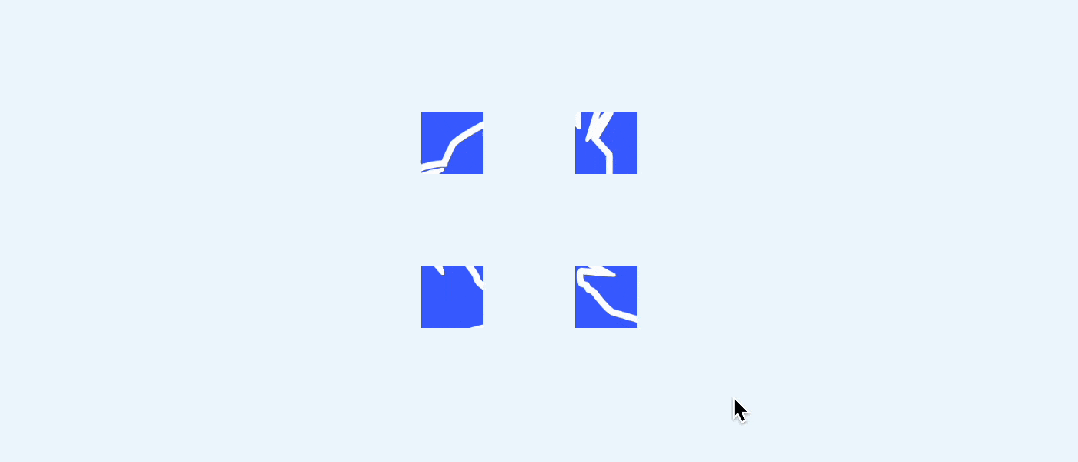

Kapture 2023-05-14 at 11.39.08

这时可以用到 CSS @property[9]。可以让任意变量像颜色一样进行支持过渡和动画

@property --r {   syntax: "<angle>";   initial-value: 0deg;   inherits: false;}

现在就有过渡效果了

Kapture 2023-05-14 at 11.43.12

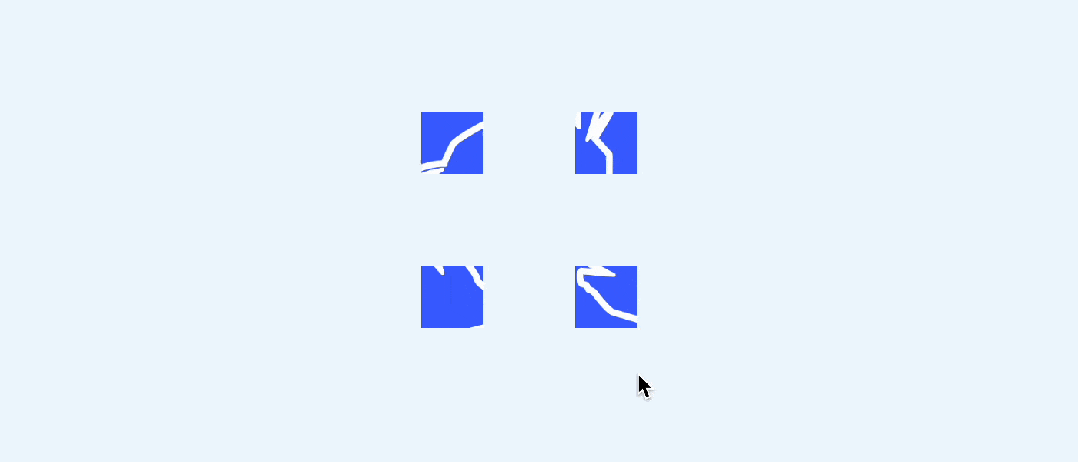

现在还有一个问题，空隙太大了，还需要改变--d的大小，起始点应该是0%，在中间45deg时最大，也就是 0%→20%→0%，可以用animation实现

@keyframes d {  0%,100%{    --d: 0%  }  50%{    --d: 20%  }}img:hover{  --r: 90deg;  transition: 0.5s;  animation: d .5s;}

效果如下

Kapture 2023-05-14 at 11.47.46

当然还可以将这个过渡和动画写在一个动画里

@keyframes r {  0%{    --d: 0%  }  100%{    --d: 0%;    --r: 90deg  }  50%{    --d: 20%  }}img:hover{  animation: r .5s;}

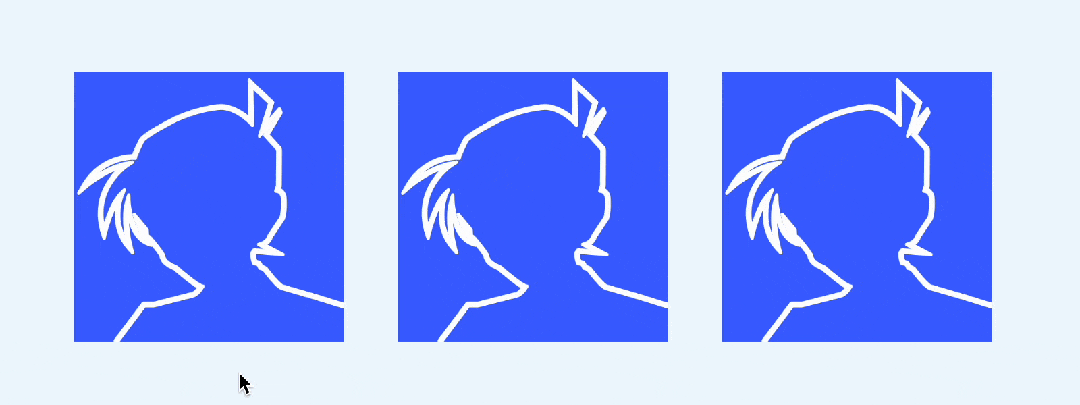

这样也能实现相同的效果，下面分别是2*2、4*4、6*6的效果

<img src="xxx.jpg" alt="xxx" style="--n:2"><img src="xxx.jpg" alt="xxx" style="--n:4"><img src="xxx.jpg" alt="xxx" style="--n:6">

Kapture 2023-05-14 at 11.59.52

完整代码可以查看以下任意链接：

CSS img hover (juejin.cn)[10]
CSS img hover (runjs.work)[11]
CSS img hover (codepen.io)[12]

四、总结和说明

以上就是实现的全部过程了，代码其实不多，其实主要难点在于旋转矩形的绘制，整体实现其实并不困难，难点其实是创意，可惜的是平时接触的还是太少😥。下面总结一下实现要点：

提到切割，可以想到镂空，进而可以想到遮罩
分割成n*n块，其实就是遮罩背景的平铺
旋转的矩形其实就是两个互相垂直的线性渐变重叠而成
CSS 变量的过渡动画需要用到CSS @property 特性

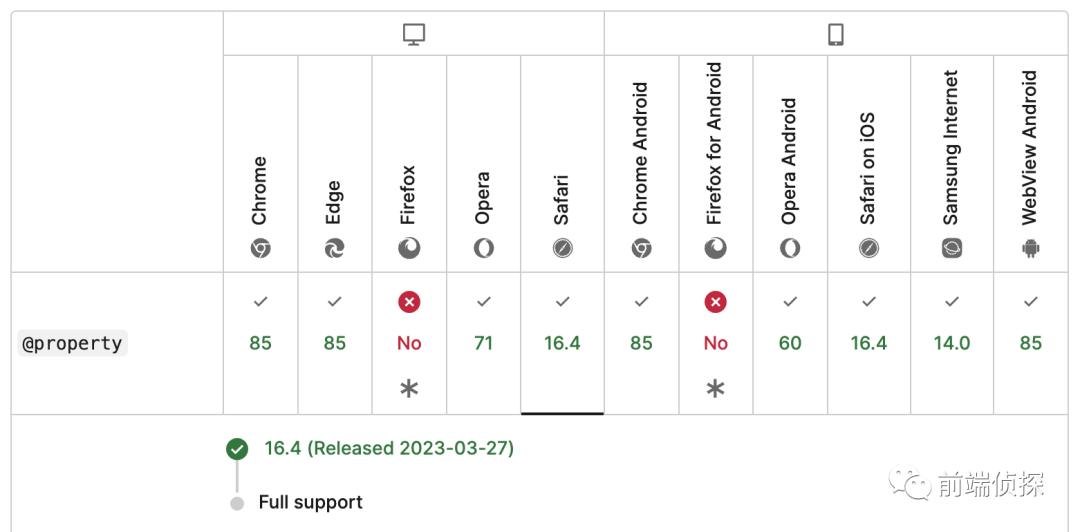

兼容性其实就取决于CSS @property了，这是CSS Houdini的一部分，目前只有 Chrome 和 Safari 支持。

image-20230514122319663
