文章介绍了 grid 布局的应用场景，给出了学习路线，并附上了几个实现效果。推荐大家用起来～

从一个需求案例说起

▐ 背景

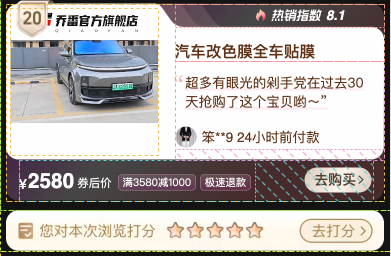

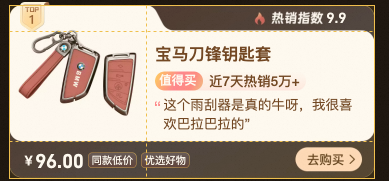

商品卡片，是电商的经典场景。一个典型的商品卡片大概长这个样子：

图源：天猫榜单商品卡片

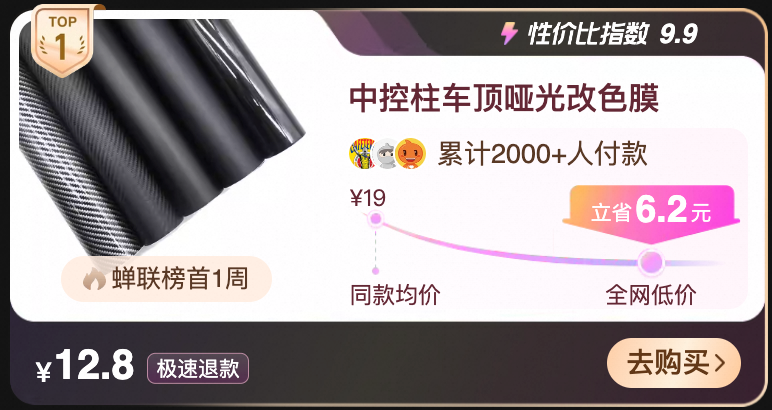

榜单商品卡片 2

商品卡片里通常有商品图、名称、价格、券、销量、行动按钮、利益点。除了这些，不同业务侧还会设计一些特殊表达。由于信息众多，布局上也往往比较复杂。

▐ 传统布局

传统实现上，使用 flex 端方案时，可以这么做。根据各信息的横纵排布，将其分割成多个容器盒子：

你的 html 可能是这样的：

<div class>
  <div class>
    <div class>商品图</div>
    <div class>
      <div class>热销指数</div>
      <div class>商品信息</div>
    </div>
  </div>
  <div class>
    <div class>商品价格</div>
    <div class>行动按钮</div>
  </div>
</div>

你的 css 大概长这样：

.card {
  display: flex;
  flex-direction: column;

  .card-top {
    flex: 1; /* 容器自适应*/
    display: flex;
    .car-top-left {
      width: 250rpx;
    }

    .car-top-right {
      flex: 1;
      display: flex;
      flex-direction: column;
      .car-top-right-top {
        height: 50rpx;
      }

      .car-top-right-bottom {
        flex: 1;
        display: flex;
        flex-direction: column;
      }
    }
  }

  .card-bottom {
    /* 给一个固定高度  */
    height: 50rpx;
    display: flex;
    justify-content: space-between;

    .car-bottom-left {
      /* 自适应容器 */
      flex: 1;
    }

    .car-bottom-right {
      width: 50rpx;
    }
  }
}

如上所示，为了让各个信息模块变成响应式，你不得不写很多容器元素，实际内容处在嵌套元素的最深处。

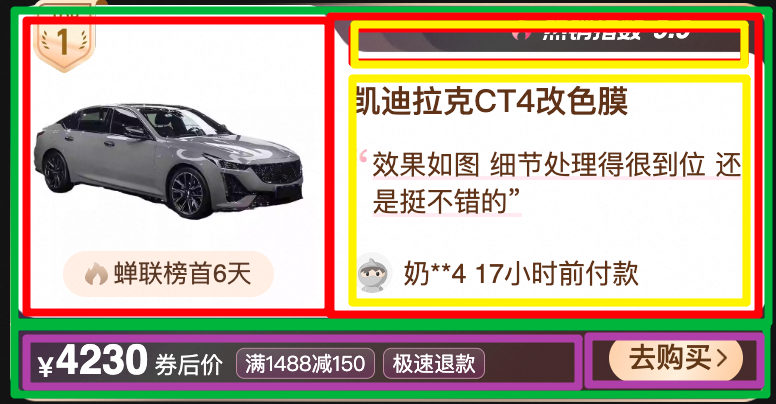

为了自证没有夸张，有兴趣的同学可以去检查一下这个榜单商品卡的元素，你会发现卡片布局结构长这样：

这个现象的核心在于，flex 的布局方案是一维的。为了实现二维的卡片布局，你不得不按照信息排布将二维拆成多个一维容器来处理。

那么有没有更好的布局方案呢？

当然有啦！那就是网格布局。

▐ 网格布局

基于二维网格布局的方案下，你的 html 是这样的：

<div class>
  <div class>商品图</div>
  <div class>热销指数</div>
  <div class>商品信息</div>
  <div class>商品价格</div>
  <div class>行动按钮</div>
</div>

css 是这样的：

.card {
  /**
  * 容器元素设为 gird 类型，定义三行两列，使用指定距离或弹性距离
  */
  display: grid;
  grid-template-columns: 262rpx 1fr;
  grid-template-rows: 50rpx 212rpx 1fr;

  /* 申明每个内容元素占据的网格范围 */
  .img {
    grid-row-start: 1;
    grid-row-end: 3;
  }

  .guide {
    grid-column-start: 2;
  }

  .info {
    grid-row-start: 2;
    grid-column-start: 2;
  }

  .price {
    grid-column-start: 1;
    grid-row-start: 3;
  }

  .action {
    grid-column-start: 2;
    grid-row-start: 3;
  }
}

从 html 结构来看非常纯粹，除了最外层的容器元素，全是内容元素。卡片结构长这样：

这里涉及到 grid 的几个常用属性，简单说明一下：

父元素：

grid-template-columns：定义容器的列数和各列的宽度

grid-template-rows：定义容器的行数和各行的高度

子元素：

grid-column-start：子元素所在区域的起始列号

grid-row-start：子元素所在区域的起始行号

就这个例子而言，这里其实只需要定义好图片的网格范围，其它元素按顺序排列下来也是刚好符合我们预期的，css 代码也可以更简洁：

.card {
  /**
  * 容器元素设为 gird 类型，定义三行两列，使用指定距离或弹性距离
  */
  display: grid;
  grid-template-columns: 262rpx 1fr;
  grid-template-rows: 50rpx 212rpx 1fr;

  /* 只为特殊范围的元素定义网格范围 */
  .img {
    grid-row: 1 / 3;
  }
}

其中，grid-row是 grid-row-start / grid-row-end 的简写。

对比 flex 方案，html 从 13 行减为 7 行，css 从 33 行减为 13 行，代码优化达 50% 以上。（不过如果你的团队考核代码量，用 flex 可能是更好的选择：）

GRID 入门

见证了 grid 的强大，现在可以重新认识一下 grid 布局了。

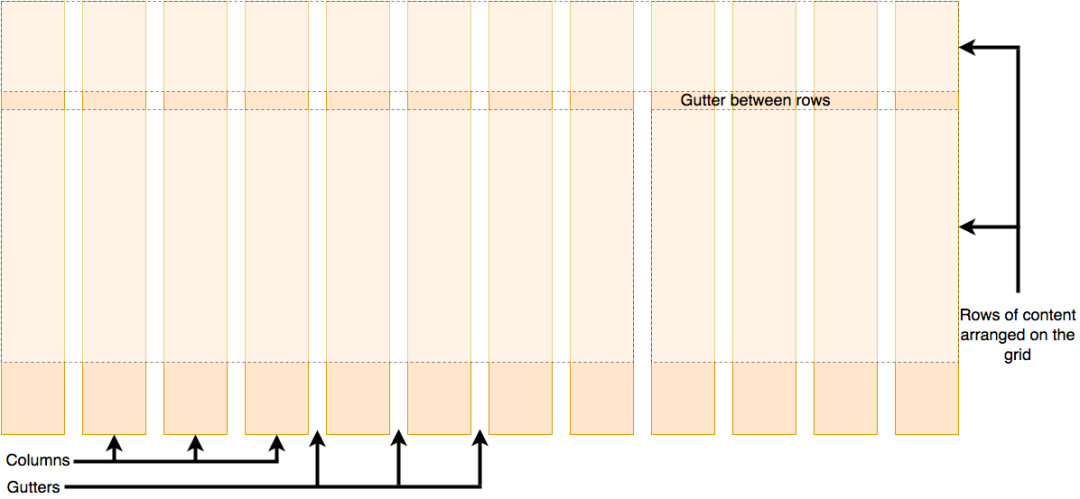

根据 mdn 的说法：网格是由一系列水平及垂直的线构成的一种布局模式。根据网格，我们能够将设计元素进行排列，帮助我们设计一系列具有固定位置以及宽度的元素的页面，使我们的网站页面更加统一。

网络上有太多 grid 布局的教程或资源，我无意做二道贩子，简单给大家带个路。

‍‍‍

▐ 现代布局技术 --mdn

mdn 地址：https://developer.mozilla.org/zh-CN/docs/Learn/CSS/CSS_layout/Grids#flexible_grids_with_the_fr_unit

学习 web 开发首选的 mdn 当然是避不开的，其教程的权威和细致程度没有什么教程能出其右。

如果你急着上手，可以直接去看这篇网格布局教程。

网格布局教程地址：https://developer.mozilla.org/zh-CN/docs/Learn/CSS/CSS_layout/Grids#flexible_grids_with_the_fr_unit

但我更建议你花半个小时看一下这篇 CSS 布局介绍，它从布局流理论开始讲起，一路介绍了早期前辈们的各种布局 hack 手段（在没有 flex 和 grid 之前，如何使用表格和浮动属性完成各种复杂布局，甚至也实现了一定的响应式），直到 flex 横空出世，各种布局手段、媒体查询纷至沓来。

CSS 布局介绍地址：https://developer.mozilla.org/zh-CN/docs/Learn/CSS/CSS_layout/Introduction

▐ 阮一峰 CSS 网络布局教程

CSS 网络布局教程地址：https://www.ruanyifeng.com/blog/2019/03/grid-layout-tutorial.html

原来阮一峰老师在 2019 年就介绍过这个布局。

▐ GRID GARDEN

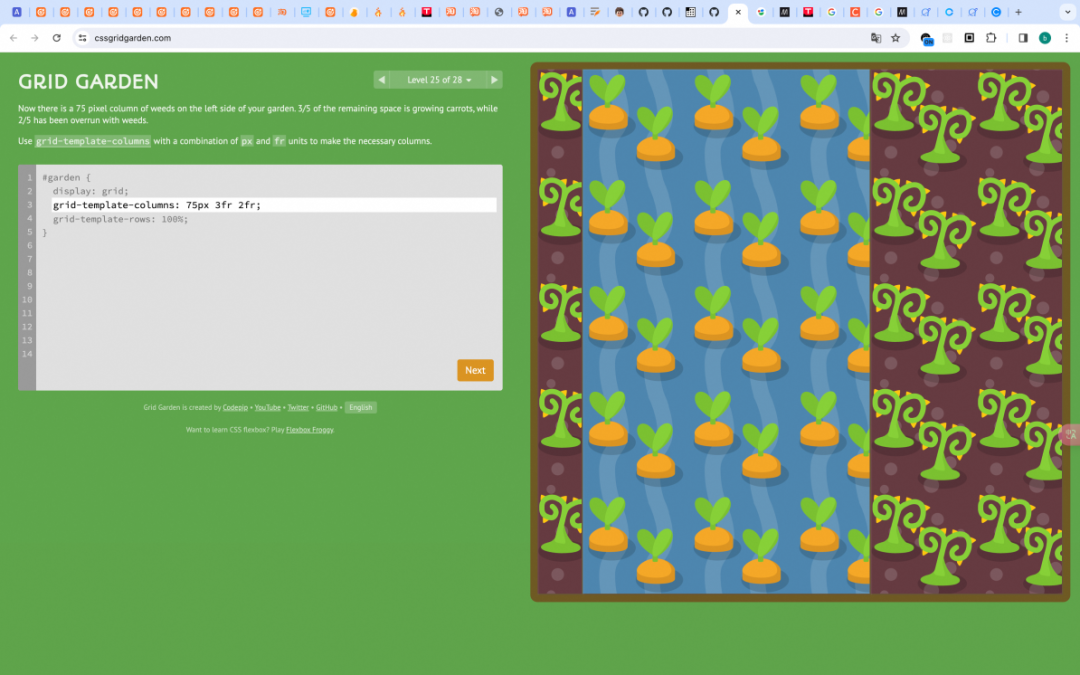

GRID GARDEN 地址：https://cssgridgarden.com/

通过游戏学习 grid 的主要属性。你需要通过操作 grid 属性，将水灌溉给萝卜，将农药撒向杂草区域，实现你的种地梦想。

▐ An Interactive Guide to CSS Grid

An Interactive Guide to CSS Grid 地址：https://www.joshwcomeau.com/css/interactive-guide-to-grid/

详细讲解了 grid 属性，并附有代码编辑器，可以尽情试错：

▐ 可视化生成布局代码

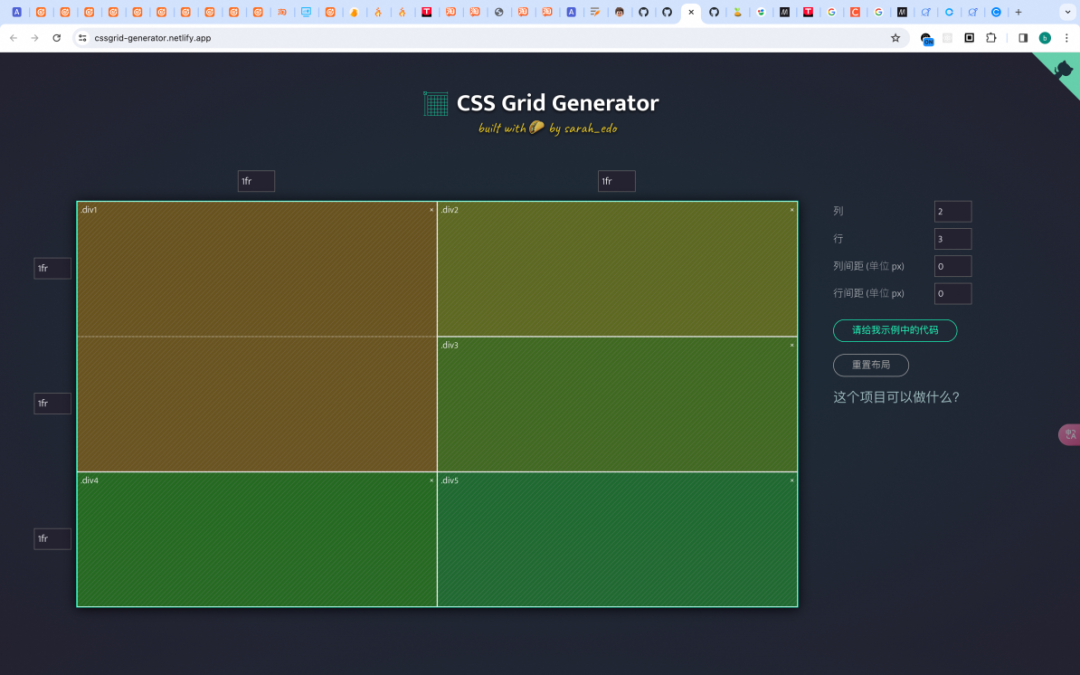

可视化生成布局代码地址：https://cssgrid-generator.netlify.app/

可视化调整网格布局，生成布局 css 和 html 代码：

更多玩法

通过网格布局，我们可以轻松实现这些效果：

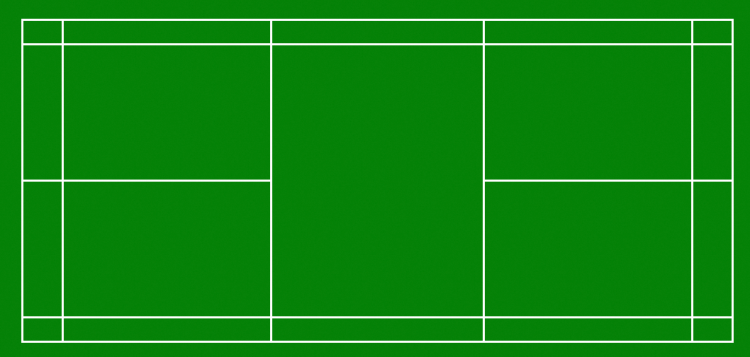

▐ 羽毛球场地

https://codepen.io/anonbug/pen/bGZqByW

定义好行列区域，你只需要关注中场的网格范围即可。

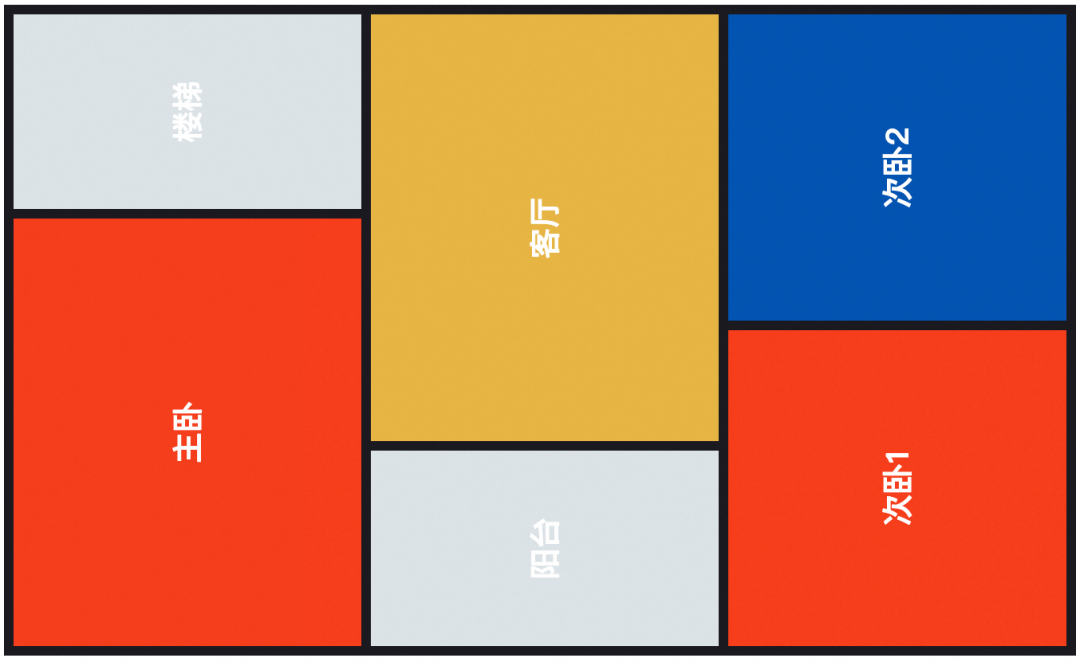

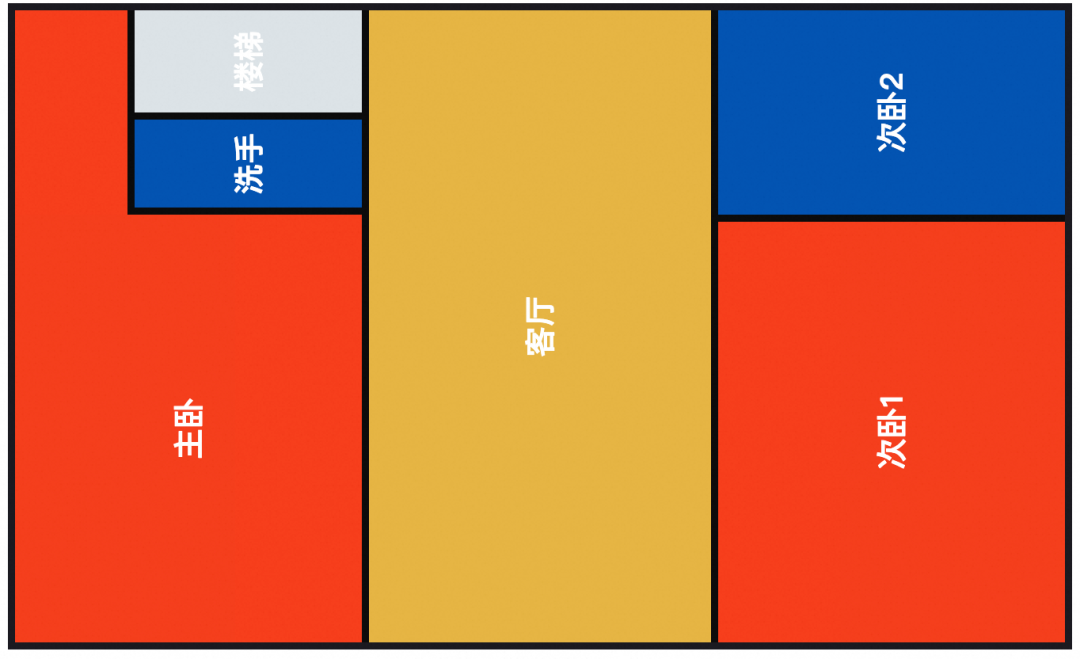

▐ 房间平面图

https://codepen.io/anonbug/pen/OJqbrQL

除了 cad，我们也有了前端侧的平面图表达。

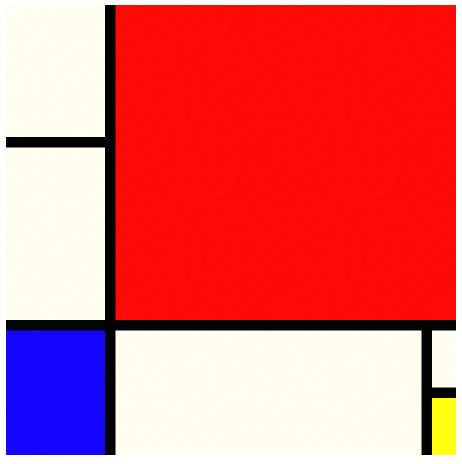

▐ 蒙德里安画

https://codepen.io/anonbug/pen/gOEmwoQ

没错，只需要几行代码，你就能快速复现蒙德里安经典名画：

红绿黄的构成 II

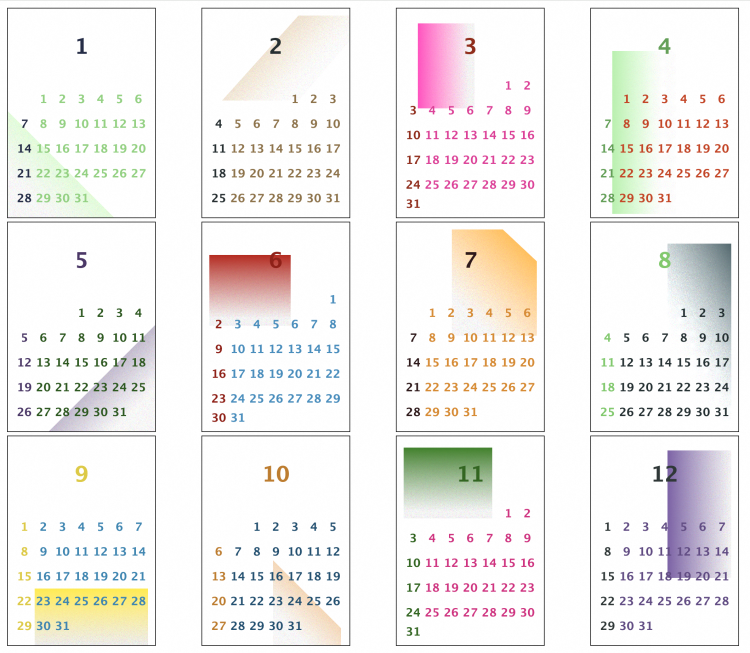

▐ 日历

日历也是另一个 grid 布局所擅长的领域，我很难想象 flex 布局要怎么适应不确定的尾部元素对齐（其实可以做到啦，只是夸张一下…

▐ 垂直居中

最后附赠一个非常实用的小 tip。经典的八股题如何实现元素的水平垂直居中，早期的最佳答案是使用 flex 布局，只需要三行关键代码：

div {
  display: flex;
  justify-content: center;
  align-items: center;
}

现在你多了一种选择，只需要两行：

div {
  display: grid;
  place-items: center;
}

代码量优化了 20%

‍‍‍
