什么是 DOM

DOM 是 Document Object Model（文档对象模型）的缩写

W3C 文档对象模型（DOM）是中立于平台和语言的接口，它允许程序和脚本动态地访问和更新文档的内容、结构和样式。- 这是 W3Cschool 给的概念

看了上面的概念好像太 “官方”，解释就是 DOM 是对 HTML 文档结构化的表述，后端服务器返回给浏览器渲染引擎的 HTML 文件字节流是无法直接被浏览器渲染引擎理解的，要转化为渲染器引擎可以理解的内部结构，这个结构就是 DOM。W3C 那个概念我好像还没有把它全部翻译完，“允许程序和脚本动态地访问和更新文档的内容、结构和样式”。这里其实就是 DOM 的作用了

页面展示: DOM 是生成页面的基础数据结构
JavaScript 脚本操作: DOM 提供给 JavaScript 脚本操作的接口，JavaScript 可以通过这些接口对 DOM 结构进行访问，从而改变文档的结构和样式
安全: DOM 是一道安全防线，DOM 解析阶段会过滤掉一些不安全的 DOM 内容。

本文我主要以 Webkit 渲染引擎来讲解，Safari 和 Chrome 都使用 Webkit。Webkit 是一款开源渲染引擎，它本来是为 linux 平台研发的，后来由 Apple 移植到 Mac 及 Windows 上。

渲染树最终形成经历了哪些

先看一张整体的流程图

下面围绕这张图和不同代表性对例子进行讲解。

HTML 解析器

从后端返回给浏览器渲染引擎 HTML 文件字节流，第一步要经过的就是渲染引擎中的 HTML 解析器。它实现了将 HTML 字节流转换为 DOM 树结构。HTML 文件字节流返回的过程中 HTML 解析器就一直在解析，边加载边解析哦 (这里注意下，有些文章写的有问题)。

例子 1: 最简单的不带 CSS 和 JavaScript 的 HTML 代码讲解 HTML 解析器

<html>
        <body>
            <div>1</div>
            <script>
                let div1 = document.getElementsByTagName('div')[0]
                div1.innerText = '程序员成长指北'

                let div2 = document.getElementsByTagName('div')[1]
                div2.innerText = 'kaola'
</script>
            <div>test</div>
        </body>
    </html>

根据这段代码具体分析 HTML 解析器做了哪些事

阶段一字节流转换为字符并 W3C 标准令牌化

读取 HTML 的原始字节流，并根据文件的指定编码（例如 UTF-8）将它们转换成各个字符。并将字符串转换成 W3C HTML5 标准规定的各种令牌，例如，“”、“”，以及其他尖括号内的字符串。每个令牌都具有特殊含义和一组规则。

一堆字节流 bytes

3C


6F

...

转成正常的 html 文件

<html>
<body>
    <div>
    koala
        <p>
        程序员成长指北
        </P>
    </div>
</body>
</html>

阶段二通过分词器将字节流转化为 Token

分词器将字节流转换为一个一个的 Token，Token 分为 Tag Token 和文本 Token，上面这段代码最后分词器转化后的结果是:

阶段三和阶段四将 Token 解析为 DOM 节点，并将 DOM 节点添加到 DOM 树中

HTML 解析器维护了一个 Token 栈结构（数据结构真是个好东西），这个栈结构的目的就是用来计算节点间的父子关系，在上一个阶段生成的 Token 会被顺序压到这个栈中，以下是具体规则：

HTML 解析器开始工作时，会默认创建了一个根为 document 的空 DOM 结构，同时会将一个 StartTag document 的 Token 压入栈底。

如果压入到栈中的 StartTagToken，HTML 解析器会为该 Token 创建一个 DOM 节点，然后将这个 Dom 节点加入到 DOM 树中，它的 父节点就是栈中相邻的那个元素生成的 DOM 节点

如果分词器解析出来的是文本 Token，那么会生成一个文本节点，然后把这个文本 Dom 节点加入到 DOM 树中（注: 文本 Token 不需入栈）, 它的 父节点就是当前栈顶 Token 所对应的 DOM 节点。

如果分词器解析出来的是 EndTag 标签，比如例子中的 EndTag div，HTML 解析器会查看 Token 栈顶的元素是否是 StartTag div，如果是，就将 StartTag div 从栈中弹出，边上该 div 元素解析完成。

最后按照上面的规则，分词器一路解析下来，就形成了这个简单的 DOM 树。

此时应该搞懂了核心图中 HTML 解析器的部分，和 DOM 树的基本绘制流程，但是现实很残酷，哪里有这么简单的前端代码，还有有 JavaScript 和 CSS 呢！继续往下看

CSS 解析器

CSS 解析器最终的目的也是构建树不过它构建的树是 CSSOM 树树的构建流程和 DOM 树的构建流程基本相同

还是那张图，具体我就不一一讲解一遍了。直接用这个简单例子

body { font-size: 16px }
div { font-weight: bold }
div p { display: none }

看下最后构造的 CSSOM 树

CSSOM 为何具有树结构？为页面上的任何对象计算最后一组样式时，浏览器都会先从适用于该节点的最通用规则开始（例如，如果该节点是 body 元素的子项，则应用所有 body 样式），然后通过应用更具体的规则（即规则 “向下级联”）以递归方式优化计算的样式。

以上面的 CSSOM 树为例进行更具体的阐述。span 标记内包含的任何置于 body 元素内的文本都将具有 16 像素字号，并且颜色为红色 — font-size 指令从 body 向下级联至 span。不过，如果某个 span 标记是某个段落 (p) 标记的子项，则其内容将不会显示。

注意点:
CSS 解析可以与 DOM 解析同进行
如果只有 CSS 和 HTML 的页面，CSS 不会影响 DOM 树的创建，但是如果页面中还有 JavaScript，结论就不一样了，请继续往下看。

javascript 对 DOM 树与 CSSOM 树创建的影响

上面两个例子中都还没有 javascript 的出现，接下来说下 JavaScript 对 DOM 树和 CSSOM 树构建的影响。

**情况 1：**当前页面中只有 Html 和 JavaScript，而且 JavaScript 非外部引入

DOM 树构建时当遇到 JavaScript 脚本，就要暂停 DOM 解析，先去执行 Javascript，因为在 JavaScript 可能会操作当前已经生成的 DOM 节点。

有一点需要注意: javascript 是可能操作当前已经生成的 DOM 节点，如果是后面还未生成的 DOM 节点是不生效的，比如这段代码:

<html>
        <body>
            <div>1</div>
            <script>
                let div1 = document.getElementsByTagName('div')[0]
                div1.innerText = '程序员成长指北'
                let div2 = document.getElementsByTagName('div')[1]
                div2.innerText = 'kaola'
</script>
            <div>test</div>
        </body>
    </html>

显示结果为两行：

第一行结果是程序员成长指北第二行记过是 test 因为在执行第三行和第四行 script 脚本的时候，DOM 树中还没有生成第二个 div 对应的 dom 节点。

**情况 2：**当页面中同时有 Html JavaScript CSS ，而且都非外部引入
DOM 树构建时当遇到 JavaScript 脚本，就要暂停 DOM 解析，先去执行 JavaScript，同时 JavaScript 还要判断 CSSOM 是否解析完成，因为在 JavaScript 可能会操作 CSSOM 节点，CSSOM 节点确认解析完成，执行 JavaScript 再次回到 DOM 树创建。（所以这里也可以理解为 CSS 解析间接影响 DOM 树创建）
情况 3：当页面中同时有 Html，JavaScript， CSS ，而且外部引入
Webkit 渲染引擎有一个优化，当渲染进程接收 HTML 文件字节流时，会先开启一个预解析线程，如果遇到 JavaScript 文件或者 CSS 文件，那么预解析线程会提前下载这些数据。当渲染进程接收 HTML 文件字节流时，会先开启一个预解析线程，如果遇到 JavaScript 文件或者 CSS 文件，那么预解析线程会提前下载这些数据。DOM 树在创建过程中如果遇到 JavaScript 文件，接下来就和情况 2 类型一样了。

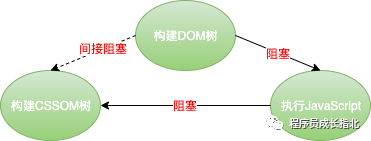

影响关系图: 画了一张影响关系图希望大家更好的记忆:

构建渲染树

通过 DOM 树和 CSSOM 树，浏览器就可以通过二者构建渲染树了。浏览器会先从 DOM 树的根节点开始遍历每个可见节点，然后对每个可见节点找到适配的 CSS 样式规则并应用。具体的规则有以下几点需要注意：

Render Tree 和 DOM Tree 不完全对应。
请注意 visibility: hidden 与 display: none 是不一样的。前者隐藏元素，但元素仍占据着布局空间（即将其渲染成一个空框），而后者 (display: none) 将元素从渲染树中完全移除，元素既不可见，也不是布局的组成部分

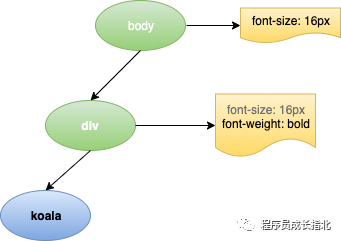

看一下前文中提到的 DOM 树和 CSSOM 树最终合成的渲染树结果是:

本文渲染树形成过程可以做哪些优化

看完了渲染树的形成，在开发过程中我们能做哪些优化？(注意这里的优化只是针对渲染树形成部分，其他的优化会在系列文章之后继续讲)

在引入顺序上，CSS 资源先于 JavaScript 资源。样式文件应当在 head 标签中，而脚本文件在 body 结束前，这样可以防止阻塞的方式。
尽量减少在 JavaScript 中进行 DOM 操作。
简化并优化 CSS 选择器，尽量将嵌套层减少到最小。

总结

看完这篇文章赶紧检测一下你写的前端代码，脑补一下渲染树形成过程，想想自己代码有没有需要改善的地方，系列文章会继续分享，下篇该系列文章渲染树的布局与绘制以及虚拟 DOM 树出现的必要性，感谢观看。

参考文章

极客时间浏览器专栏浏览器渲染原理 https://srtian96.gitee.io/blog/2018/06/01 / 浏览器渲染原理
